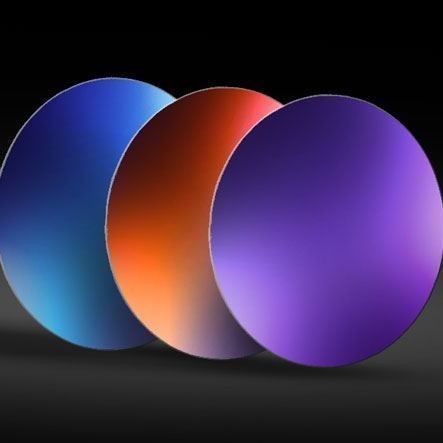

Filtre optique proche infrarouge #23-6 series

d'interférence

Présentation
Les filtres en encoche Everix Ultra-Thin OD 4.0 sont des filtres interférentiels à film mince extrudé, flexibles et insensibles aux rayures, offrant un blocage OD 4 dans les domaines visible et proche infrarouge. Ils fournissent des niveaux de transmission et de rejet comparables à de nombreux filtres en oxyde dur tout en conservant un profil de bande de rejet étroit. Conçus pour une intégration dans des dispositifs médicaux, d'instrumentation de mesure et optiques portables ou de poche où le poids réduit et la longueur du parcours optique sont des contraintes de conception.

Caractéristiques principales

• Options d'épaisseur maximale : 300 µm et 400 µm
• Construction extrudée en film mince flexible et résistante aux rayures
• Profils spectraux de rejet nets similaires aux filtres en oxyde dur

Spécifications communes
Diamètre (mm) : 12,50
Tolérance dimensionnelle (mm) : ±0,15
Aperture utile (%) : >90
Densité optique (moyenne) : OD 4
Transmission (moyenne) : >85%
Tolérance longueur d'onde centrale (CWL) : ±2%

Variantes disponibles (exemples)

• 405 nm — plage de transmission : 375–1200 nm — épaisseur max : 300 µm
• 457 nm — 375–1200 nm — 300 µm
• 473 nm — 375–1200 nm — 300 µm
• 488 nm — 400–1200 nm — 300 µm
• 514 nm — 400–1200 nm — 300 µm
• 532 nm — 400–1200 nm — 300 µm
• 577 nm — 400–1200 nm — 300 µm
• 633 nm — 400–1200 nm — 300 µm
• 642 nm — 400–1200 nm — 300 µm
• 658 nm — 400–1200 nm — 300 µm
• 685 nm — 400–1200 nm — 300 µm
• 808 nm — 450–1200 nm — 400 µm
• 980 nm — 525–1200 nm — 400 µm
• 1064 nm — 600–1300 nm — 400 µm

Détails produit
Conceptions sur mesure, diamètres supplémentaires et configurations spécifiques sont disponibles directement auprès d'Everix. Consultez la fiche technique pour les courbes spectrales et les dessins mécaniques précis.

Caractéristiques techniques

• Diamètre : 12,50 mm
• Tolérance dimensionnelle : ±0,15 mm
• Aperture utile : >90%
• Densité optique (moyenne) : OD 4
• Transmission (moyenne) : >85%
• Tolérance longueur d'onde centrale : ±2%
• Options d'épaisseur maximale : 300 µm et 400 µm
• Construction : film mince extrudé flexible, résistant aux rayures
• Applications typiques : dispositifs médicaux portables, instruments de mesure et dispositifs optiques nécessitant faible poids et faible distance optique
