Raccord tournant pour huile

pour gazà passage multiplepour applications haute température

Aperçu

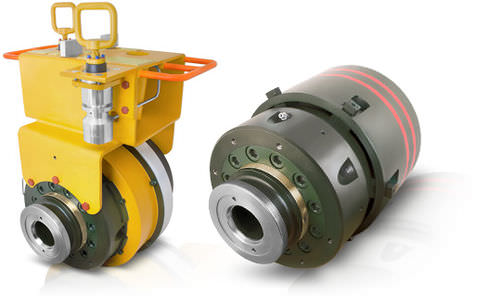

Les rotules fluides sous-marines DSTI assurent l'interface rotative entre les équipements de flowline et la conduite, permettant un positionnement angulaire correct lors de l'installation et réduisant les moments de flexion pendant la descente et l'exploitation. Près de 200 rotules sous-marines DSTI ont été fabriquées, qualifiées et déployées à l'échelle mondiale.

Applications

• Raccordements aux têtes sous-marines (subsea tree)
• Raccordements aux collecteurs de production
• Free Standing Hybrid Risers (FSHR)
• Raccords en T en ligne
• Raccords d'extrémité de pipeline (PLET)
• Raccords de manifolds d'extrémité de pipeline (PLEM)

Caractéristiques et points de conception

• Systèmes d'étanchéité métal-sur-métal pour service sous-marin
• Conceptions adaptées aux applications Haute Température / Haute Pression (HTHP)
• Opération et interfaces compatibles ROV
• Roulements spécialisés pour absorber les moments de flexion et les charges
• Solutions anti-torsion pendant l'activation du swivel
• Disponibles en bride/hub API, Grayloc et autres types de connexions
• Variantes de matériaux pour répondre aux exigences projet
• Solutions complètes disponibles incluant panneaux ROV, hot stabs et traversées

Spécifications techniques

• Pressions de service : jusqu'à 15 000+ PSI
• Profondeurs d'installation : jusqu'à 3 500+ mètres
• Diamètres de passage : de 2" à 16"+
• Qualifié selon API 17D, API 6A et exigences Petrobras
• Capacité d'essai : équipements testables jusqu'à 55" (1400 mm) de diamètre
• Capacités de charge : moments de flexion jusqu'à 3 000 000 ft-lbs (≈4100 kNm)
• Capacités de traction : jusqu'à 3 100 000 lbf (≈13 900 kN)
• Technologie d'étanchéité métal-sur-métal et conceptions ROV-opérables pour installation sous-marine
