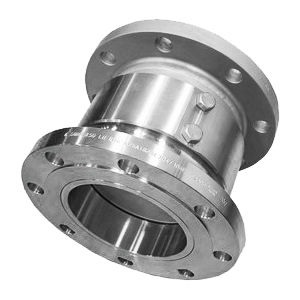

Raccord tournant pour huile SP-05691

pour applications offshorespour le secteur maritimeen acier inoxydable

Présentation
Joint rotatif monopasse conçu pour un tambour de tuyau ombilical utilisé sur des équipements de nettoyage sous-marin offshore. Construction entièrement en acier inoxydable avec roulements intégrés spécifiés par le client.

Application / Secteur

• Application : Tambour de tuyau ombilical pour équipement de nettoyage sous-marin
• Secteur : Marine / Offshore
• Milieu : Huile
• Environnement : Offshore / sous-marin

Caractéristiques mécaniques

• Nombre de passages : 1
• Taille du passage : 6,000\" [152,4 mm]
• Alésage (through bore) : 6,000\" [152,4 mm]
• Diamètre total : 11,000\" [279,4 mm]
• Longueur totale : 8,450\" [214,6 mm]
• Pression maximale : 500 PSI [34 BAR]
• Vitesse de rotation maximale : 5 RPM
• Matériau : Acier inoxydable

Projets connexes / Contexte

• Nombre typique de passages : 1
• Taille de passage (catégorie) : 2,000\" [50,8 mm] et plus
• Vitesse de rotation (catégorie) : 0 - 24 RPM
• Pression (catégorie) : 200 - 6 499 PSI [14 - 448 BAR]
• Milieu (catégorie) : Huile
• Matériau (catégorie) : Acier inoxydable
• Alésage (catégorie) : 6,0\" - 9,9\" [152,4 mm - 251,5 mm]
• Environnement (catégorie) : Offshore

Secteur concerné

• Marine

Caractéristiques / Spécifications techniques

• Désignation du projet : SP-05691
• Configuration : Joint rotatif monopasse
• Application prévue : Tambour de tuyau ombilical pour équipement de nettoyage sous-marin offshore
• Roulements intégrés : Spécifiés par le client
• Matériau : Acier inoxydable
• Pression maximale : 500 PSI [34 BAR]
• Vitesse de rotation maximale : 5 RPM
• Taille du passage : 6,000\" [152,4 mm]
• Alésage : 6,000\" [152,4 mm]
• Diamètre total : 11,000\" [279,4 mm]
• Longueur totale : 8,450\" [214,6 mm]
