Raccord tournant pour huile HPI series

pour bouehaute pressionpour applications offshores

Présentation

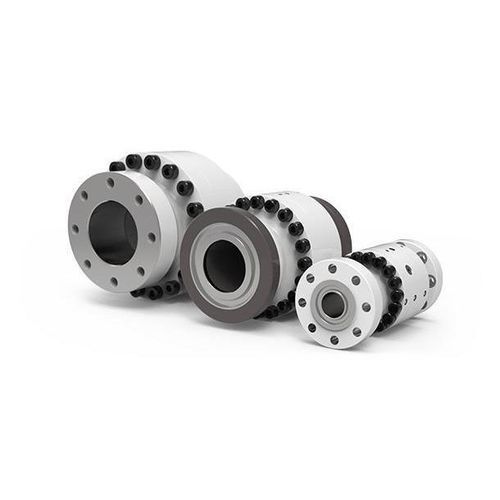

La gamme HPI (High Pressure Inline) de DSTI propose des rotules fluides inline pour tuyaux drape de moon pool, systèmes de Managed Pressure Drilling (MPD) et systèmes de Direct Acting Tensioner (DAT). La série HPI offre des conceptions standardisées et une technologie d'étanchéité éprouvée pour les applications offshore et de forage critiques, utilisée par les fabricants OEM, opérateurs et contractants.

Applications des rotules HPI

• Tuyaux Choke & Kill
• Tuyaux Booster
• Tuyaux hydrauliques
• Tuyaux de boue (Mud)
• Tuyaux pour Managed Pressure Drilling (MPD)
• Tuyaux pour Direct Acting Tensioner (DAT)

Configurations (sélection de modèles HPI standards)
Moon Pool Swivels — table header: Hose Type | Part # | Bore Size | Pressure Rating | End Connection | End Connection Type | API 20E BOLTING
Choke / Kill | HPI-11540-FX1504 | 3-1/16" | 15 KSI [103.4 MPa] | Flange | API 6A, TYPE 6BX, 3-1/16" 15 KSI, BX154 | BSL 1
Choke / Kill | HPI-11540-HX1504 | 3-1/16" | 15 KSI [103.4 MPa] | Hub | API 16A, TYPE 16BX, 3-1/16" 15 KSI, BX154, NO. 6 CLAMP | BSL 1
Choke / Kill | HPI-11541-HX1504 | 3-1/16" | 15 KSI [103.4 MPa] | Hub | API 16A, TYPE 16BX, 3-1/16" 15 KSI, BX154, NO. 6 CLAMP | BSL 3
Choke / Kill | HPI-25540-FX1504 | 3-1/16" | 15 KSI [103.4 MPa] | Flange | API 6A, TYPE 6BX, 3-1/16" 15 KSI, BX154 | BSL 3
Choke / Kill | HPI-25540-HX1504 | 3-1/16" | 15 KSI [103.4 MPa] | Hub | API 16A, TYPE 16BX, 3-1/16" 15 KSI, BX154 | BSL 3
Hydraulic | HPI-09210-FX0502 | 2-1/16" | 5 KSI [34.5 MPa] | Flange | API 17D, TYPE 17SS, 2-1/16" 5 KSI, BX152 | BSL 1
Hydraulic | HPI-09210-HX0502 | 2-1/16" | 5 KSI [34.5 MPa] | Hub | API 16A, TYPE 16BX 2-1/16" 5 KSI, BX152, NO. 1 CLAMP | BSL 1
Hydraulic | HPI-11410-FX1004 | 3-1/16" | 10 KSI [68.9 MPa] | Flange | API 6A, TYPE 6BX 3-1/16" 10 KSI, BX154 | BSL 1
Hydraulic | HPI-11411-HX1003 | 2-9/16" | 10 KSI [68.9 MPa] | Hub | API 16A, TYPE 16BX 2-9/16" 10 KSI, BX153, NO. 4 CLAMP | BSL 1
Hydraulic | HPI-11412-HX1003 | 2-9/16" | 10 KSI [68.9 MPa] | Hub | API 16A, TYPE 16BX 2-9/16" 10 KSI, BX153, NO. 4 CLAMP | BSL 3
Hydraulic | HPI-11411-HX0503 | 2-9/16" | 5 KSI [34.5 MPa] | Hub | API 16A, TYPE 16BX 2-9/16" 5 KSI, BX153, NO. 2 CLAMP | BSL 1
Mud / Boost | HPI-13322-FX0505 | 3-1/8" | 5 KSI [34.5 MPa] | Flange | API 17D, TYPE 17SS 3-1/8" 5 KSI, BX154 | BSL 1
Mud / Boost | HPI-13322-HX0505 | 3-1/8" | 5 KSI [34.5 MPa] | Hub | API 16A, TYPE 16BX 3-1/8" 5 KSI, BX154, NO. 4 CLAMP | BSL 1
Mud / Boost | HPI-13320-FX1006 | 4-1/16" | 7.5 KSI [51.7 MPa] | Flange | API 6A, TYPE 6BX 4-1/16" 10 KSI, BX155 | BSL 1
Mud / Boost | HPI-13320-HX1006 | 4-1/16" | 7.5 KSI [51.7 MPa] | Hub | API 16A, TYPE 16BX 4-1/16" 10 KSI, BX155, NO. 6 CLAMP | BSL 1
Mud / Boost | HPI-13321-HX1006 | 4-1/16" | 7.5 KSI [51.7 MPa] | Hub | API 16A, TYPE 16BX 4-1/16" 10 KSI, BX155, NO. 6 CLAMP | BSL 3
Mud / Boost | HPI-13320-HX0506 | 4-1/16" | 5 KSI [34.5 MPa] | Hub | API 16A, TYPE 16BX 4-1/16" 5 KSI, BX155, NO. 5 CLAMP | BSL 1

Managed Pressure Drilling (MPD) Swivels — table header: Hose Type | Part # | Bore Size | Pressure Rating | End Connection | End Connection Type | API 20E BOLTING
MPD | HPI-0903-GR1123 | 2" | 5 KSI [34.5 MPa] | Hub | Grayloc 3GR23 | BSL 1
MPD | HPI-0913-GR1123 | 2" | 5 KSI [34.5 MPa] | Hub | Grayloc 3GR23 | BSL 3
MPD | HPI-0903-HX1002 | 2-1/16" | 5 KSI [34.5 MPa] | Hub | API 16A, TYPE 16BX 2-1/16" 10K, BX152, NO. 2 CLAMP | BSL 1
MPD | HPI-0903-HX0502 | 2-1/16" | 5 KSI [34.5 MPa] | Hub | API 16A, TYPE 16BX 2-1/16" 5 KSI, BX152, NO. 1 CLAMP | BSL 1
MPD | HPI-1503-GR1562 | 6" | 5 KSI [34.5 MPa] | Hub | Grayloc 6GR62 | BSL 1
MPD | HPI-1513-GR1562 | 6" | 5 KSI [34.5 MPa] | Hub | Grayloc 6GR62 | BSL 3
MPD | HPI-1503-HX0508 | 6" | 5 KSI [34.5 MPa] | Hub | API 16A, TYPE 16BX 7-1/16" 5K, BX156, NO. 8 CLAMP | BSL 1

Direct Acting Tensioner (DAT) Swivels — table header: Hose Type | Part # | Bore Size | Pressure Rating | End Connection | End Connection Type
DAT | HPI-16210-S01 | 8" | 5 KSI [34.5 MPa] | Flange | 8" ISO 6164 GS Hydro

Photos & Video
Des photos produit et une vidéo montrant les assemblages HPI, les interfaces avec les drape-hoses et des contextes d'installation typiques sont fournis à titre de référence.

Caractéristiques techniques

• Pressions de service : jusqu'à 20 000+ PSI
• Alésages : de 2" à 8" et plus
• Certifications : conformes ABS & DNV GL
• Normes de conception : API 6A, API 16A/16C, API 17D selon application
• Conception à faible couple en pression de service
• Roulements lisses de qualité marine pour performance sous charges opérationnelles
• Intervalles étendus entre opérations de maintenance et révisions
• Mécanisme de verrouillage interne pour empêcher la séparation arbre/boîtier
• Système d'étanchéité redondant pour maximiser la disponibilité
• Manuel de maintenance préventive et de révision fourni
• Multiples connexions d'extrémité standard (Flange, Hub, Grayloc) et niveaux de boulonnage (BSL 1, BSL 3)
