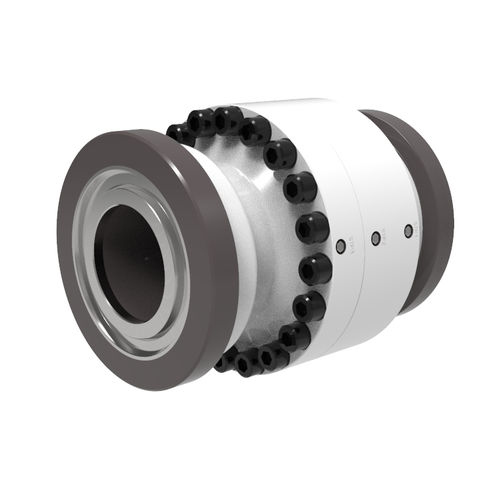

Raccord tournant pour eau TB-1881401

pour huilepour gazhaute pression

Aperçu
Joint rotatif en ligne à passage unique et haute pression, conçu pour les opérations pétrolières et gazières offshore. Le joint réduit les contraintes et la torsion sur les tuyaux flexibles utilisés dans les systèmes de forage à pression contrôlée (MPD). L'agencement d'étanchéité et de paliers permet une rotation à faible couple sous pression de service complète tout en garantissant l'intégrité du fluide. Construction en acier carbone/alliage avec revêtements résistants à la corrosion pour une longévité accrue en environnement offshore sévère.

Spécifications clés et application

• Industrie : Marine, Pétrole & Gaz
• Type de fluide : Gaz, Pétrole, Eau
• Environnement : Offshore, Extérieur
• Matériau : Acier carbone / alliage
• Pression max. : 5 000 PSI (345 BAR)
• Vitesse max. : 5 RPM

Détails mécaniques

• Nombre de passages : 1
• Diamètre passage : 152,4 mm (6,00 in)
• Passage traversant : Aucun
• Diamètre extérieur : 382,5 mm (15,06 in)
• Longueur : 477,5 mm (18,80 in)

Caractéristiques techniques

• Type : joint rotatif en ligne à passage unique (haute pression)
• Conçu pour : systèmes MPD (Managed Pressure Drilling) pour réduire les contraintes et la torsion des tuyaux
• Pression de service : jusqu'à 5 000 PSI (345 BAR)
• Vitesse de rotation maximale : 5 RPM
• Compatibilité des fluides : gaz, pétrole, eau
• Matériaux et protection : acier carbone/alliage avec revêtements résistants à la corrosion
• Diamètre interne du passage : 152,4 mm (6,00 in)
• Diamètre extérieur total : 382,5 mm (15,06 in)
• Longueur totale : 477,5 mm (18,80 in)
