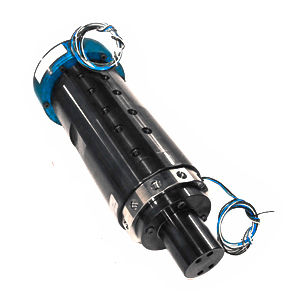

Raccord tournant pour huile NJ-06329

pour gaz9 passagespour machine-outil

Présentation
Union tournante à 9 passages conçue pour une application sur gabarit d'indexation horizontal destinée au bridage sur machine-outil. Comprend plusieurs passages hydrauliques permettant le contrôle indépendant des postes de serrage et une bague de glissement électrique intégrée pour le transfert des données de détection de pièces.

Détails clés

• Secteur : Machine-outil
• Types de fluide : Liquide de refroidissement, Gaz, Huile
• Environnement : Intérieur
• Matériau : Carbone / Acier allié
• Bague de glissement électrique intégrée pour transfert de données/diagnostic de pièce
• Conçue pour gabarit d'indexation horizontal pour bridage sur machine-outil

Caractéristiques physiques et d'écoulement

• Nombre de passages : 9
• Taille des passages : 0.250" (6.4 mm)
• Alésage traversant : 0.375" (9.5 mm)
• Diamètre : 5.437" (138.1 mm)
• Longueur : 16.773" (426 mm)
• Pression maxi : 3,000 PSI (207 BAR)
• Vitesse maxi : 20 tr/min

Options / éléments référencés

• Secteur associé : Machine-outil
• Options associées indiquées : Mécanisme d'entraînement, Appui porteur, Bague de glissement

Spécifications techniques

• Secteur : Machine-outil
• Types de fluide : Liquide de refroidissement, Gaz, Huile
• Environnement : Intérieur
• Matériau : Carbone / Acier allié
• Pression maximale : 3,000 PSI (207 BAR)
• Vitesse maximale : 20 tr/min
• Nombre de passages : 9
• Taille des passages : 0.250" (6.4 mm)
• Alésage traversant : 0.375" (9.5 mm)
• Diamètre : 5.437" (138.1 mm)
• Longueur : 16.773" (426 mm)
• Bague de glissement électrique intégrée pour transfert de données/de détection de pièces
