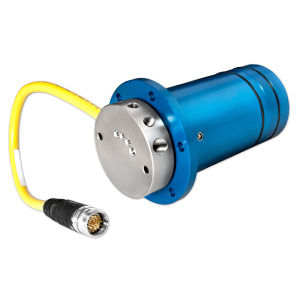

Raccord tournant hydraulique BM-12604

pour huilepour gaz4 passages

Vue d'ensemble
Joint rotatif 4 passages conçu pour être fixé directement sur le système d'indexation d'un OEM, destiné aux applications d'outillage mécanique. Intègre une bague collectrice électrique 18 circuits classée IP68 pour protéger les contacts électriques des projections de liquide de refroidissement. Conçu pour un environnement intérieur et des fluides gazeux.

Spécifications (données de la page)

• Industrie : Machine-outil
• Type(s) de fluide : Gaz
• Environnement : Intérieur
• Matériau : Aluminium
• Pression maxi : Vide, 120 PSI [8 BAR]
• Vitesse maxi : 60 tr/min
• Nombre de passages : 4
• Dimensions des passages : 1,90" [48,3 mm], 0,250" [6,4 mm]
• Alésage traversant : Aucun
• Diamètre : 4,438" [112,7 mm]
• Longueur : 7,060" [179,3 mm]

Projets connexes (résumé de la page)

• Industrie : Machine-outil
• Nombre de passages : 4 - 5 passages
• Plages de dimensions des passages : 0,125" - 0,249" [3,18 mm - 6,32 mm] ; 0,250" - 0,374" [6,35 mm - 9,50 mm]
• Vitesse de rotation (tr/min) : 25 - 99 tr/min
• Pression (PSI) : Vide ; 0 - 199 PSI [0 - 14 BAR]
• Milieu : Gaz
• Matériau : Aluminium
• Alésage traversant : Aucun
• Environnement : Intérieur
• Options : Bague collectrice (électrique)

Caractéristiques / spécifications techniques

• Modèle / Référence : BM-12604
• Configuration : joint rotatif 4 passages
• Électrique : bague collectrice 18 circuits incluse, indice IP68 (protection contre les projections directes de liquide de refroidissement)
• Compatibilité médias : Gaz
• Pression maximale : Vide jusqu'à 120 PSI (env. 8 BAR)
• Vitesse de rotation maximale : 60 tr/min (selon application)
• Dimensions des passages : primaire 1,90" (48,3 mm) ; secondaire 0,250" (6,4 mm)
• Nombre de passages : 4
• Alésage traversant : Aucun
• Corps principal : Aluminium
• Diamètre total : 4,438" (112,7 mm)
• Longueur totale : 7,060" (179,3 mm)
• Environnement prévu : intérieur / applications machine-outil
• Options disponibles : bague collectrice (électrique)
