Raccord tournant pour huile XI-0780301

pour gazpour fluide réfrigérantpour machine-outil

Description

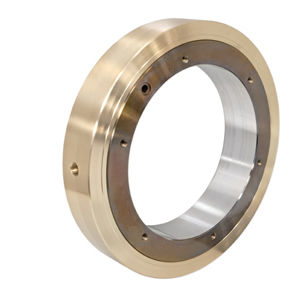

Raccord rotatif à passage unique conçu pour la circulation de liquide de refroidissement dans les systèmes de refroidissement de machine-outil. L'unité intègre une fixation d'arbre spécifiée par le client et un boîtier en bronze spécialisé avec composants en acier inoxydable pour réduire les frottements, adaptée à un environnement intérieur de machine-outil.

Spécifications clés du projet

• Industrie : Machine-outil
• Type de fluide : Liquide de refroidissement
• Environnement : Intérieur
• Matériaux : Bronze, acier inoxydable
• Pression maximale : 75 PSI (5 BAR)
• Vitesse maximale : 450 tr/min
• Nombre de passages : 1 (passage unique)
• Taille du passage : 0.380" (9.7 mm)
• Alésage traversant : 9.500" (241.3 mm)
• Diamètre extérieur : 13.938" (354 mm)
• Longueur : 2.700" (68.6 mm)

Détails liés au projet / Contexte

• Attributs industriels associés : applications machine-outil
• Catégorie de taille de passage typique référencée : 0.375" - 0.499" (9.53 mm - 12.67 mm)
• Catégorie de vitesse de rotation référencée : 100 tr/min et plus (ce projet est classé à 450 tr/min)
• Contexte de plage de pression référencé pour des projets similaires : 0 - 199 PSI (0 - 14 BAR)
• Matériaux utilisés dans des projets similaires : Bronze, acier inoxydable
• Catégorie d'alésage traversant référencée pour projets similaires : 6.0" - 9.9" (152.4 mm - 251.5 mm)
• Environnement : Intérieur / service de refroidissement de machine-outil

Caractéristiques / spécifications techniques

• Modèle / Code du projet : XI-0780301
• Type : Raccord rotatif à passage unique (joint rotatif)
• Application prévue : Système de refroidissement pour machine-outil
• Montage arbre : Conception de montage d'arbre spécifiée par le client
• Boîtier : Boîtier en bronze spécialisé pour réduire les frottements (bronze principal avec composants en acier inoxydable)
• Fluide : Liquides de refroidissement
• Pression max : 75 PSI (5 BAR)
• Vitesse max : 450 tr/min
• Nombre de passages : 1
• Taille du passage : 0.380" (9.7 mm)
• Alésage traversant (jeu interne) : 9.500" (241.3 mm)
• Diamètre extérieur : 13.938" (354 mm)
• Longueur / Face-à-face axial : 2.700" (68.6 mm)
