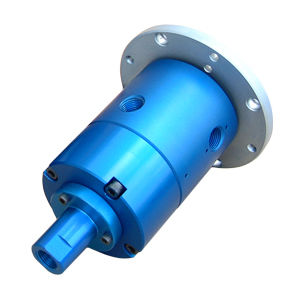

Raccord tournant pour huile HF-07013

3 passagesde précisionpour table rotative

Description
Raccord tournant 3 passages conçu pour une application sur une table indexée. Présente un design à ajustement de précision permettant de remplacer un porte-coussinet interne et de convertir la table pour un serrage hydraulique des pièces. Prévu pour des fluides à base d'huile en environnement intérieur. Pression maximale 5 000 PSI [345 BAR], vitesse maximale 20 tr/min.

Détails clés

• Secteur : Machine-outil
• Type de fluide : Huile
• Environnement : Intérieur
• Matériau : Acier carbone / alliage
• Pression maxi : 5 000 PSI [345 BAR]
• Vitesse maxi : 20 tr/min

Données de passage et dimensions

• Nombre de passages : 3
• Taille des passages : .156" [4 mm]
• Alésage traversant : Aucun
• Diamètre : 4.200" [106,7 mm]
• Longueur : 5.575" [141,6 mm]

Notes d'application associées

• Conçu pour une application sur table indexée
• Design à ajustement de précision pour remplacer un porte-coussinet interne
• Configuré pour convertir la table en vue d'un serrage hydraulique pour le maintien des pièces

Caractéristiques / spécifications techniques

• Modèle : HF-07013
• Secteur : Machine-outil
• Fluide : Huile
• Environnement : Intérieur
• Matériau : Acier carbone / alliage
• Pression maximale : 5 000 PSI [345 BAR]
• Vitesse maximale : 20 tr/min
• Nombre de passages : 3
• Taille des passages : .156" [4 mm]
• Alésage traversant : Aucun
• Diamètre total : 4.200" [106,7 mm]
• Longueur totale : 5.575" [141,6 mm]
