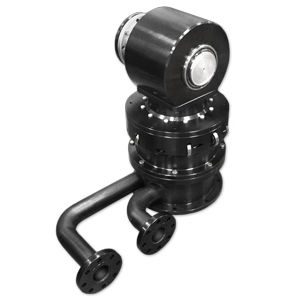

Raccord tournant pour huile BU-08929

2 passagesen acier au carbonesur mesure

Présentation
Raccord tournant 2 passages conçu pour des applications de fabrication spécialisées dans le secteur de la défense. Il intègre un accouplement intégré spécifié par le client permettant de retirer et de transporter l'ensemble du raccord facilement entre différentes stations de travail.

Caractéristiques principales

• Secteur : Défense
• Type de fluide : Huile
• Environnement : Intérieur
• Matériau : Acier carbone / alliage
• Pression maximale : 100 PSI [7 BAR]
• Vitesse maximale : 20 - 50 tr/min

Dimensions mécaniques et passages

• Nombre de passages : 2
• Taille des passages : 1.000" [25,4 mm], 3.000" [76,2 mm]
• Perçage traversant : Aucun
• Diamètre : 15.750" [400,1 mm]
• Longueur : 37.000" [939,8 mm]

Paramètres / options associés (projet)

• Plages de vitesse de rotation référencées : 0 - 24 tr/min et 25 - 99 tr/min (le projet se situe dans ces plages)
• Plage de pression référencée : 0 - 199 PSI [0 - 14 BAR]
• Options notées : Support de charge ; Composants à valeur ajoutée

Spécifications techniques

• Référence / modèle du projet : BU-08929
• Application : Fabrication spécialisée pour la défense
• Fluide prévu : Huile
• Matériaux de construction : Acier carbone / alliage
• Capacité de pression : Jusqu'à 100 PSI [7 BAR]
• Vitesse de fonctionnement : Environ 20 - 50 tr/min (spécifique au projet)
• Passages : Deux passages de 1.000" [25,4 mm] et 3.000" [76,2 mm]
• Perçage traversant : Aucun
• Diamètre total : 15.750" [400,1 mm]
• Longueur totale : 37.000" [939,8 mm]
• Particularité : Accouplement intégré spécifié par le client pour un retrait et un transport rapides entre stations
