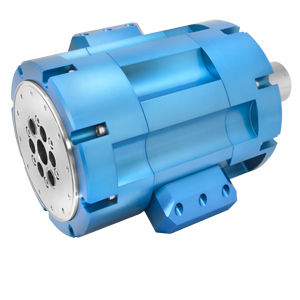

Raccord tournant pour produits chimiques DP-1080402

2 passagespour applications aéronautiquespour applications offshores

Vue d'ensemble
Joint tournant pour fluides à 2 passages conçu pour une application de refroidissement militaire. Destiné aux espaces contraints, il présente une construction compacte et légère en aluminium et un joint mécanique sur face d'appui pour limiter les fuites et assurer une fiabilité en environnement exigeant.

Spécifications clés

• Industrie : Aéronautique, Défense
• Type de fluide : Chimique
• Environnement : Offshore
• Matériau principal : Aluminium
• Pression maximale : 200 PSI (14 BAR)
• Vitesse maximale : 60 tr/min
• Nombre de passages : 2
• Diamètre passage : 0,630" (16 mm)
• Alésage traversant : 1,000" (25,4 mm)
• Diamètre extérieur : 6,940" (176,3 mm)
• Longueur totale : 11,970" (304 mm)

Attributs du projet associés

• Catégorie vitesse de rotation (tr/min) : 25 - 99
• Catégorie diamètre passage : 0,500" - 0,749" (12,70 mm - 19,02 mm)
• Catégorie pression : 200 - 6 499 PSI (14 - 448 BAR)
• Catégorie alésage traversant : 1,0" - 2,9" (25,4 mm - 73,7 mm)
• Options : Composants à valeur ajoutée

Caractéristiques techniques

• Identifiant projet : DP-1080402
• Configuration : 2 passages, joint tournant pour fluides
• Application : Refroidissement militaire
• Construction : Construction spécialisée compacte / légère
• Conception du joint : Joint mécanique en face d'appui
• Matériau principal : Aluminium
• Pression de service maximale : 200 PSI (14 BAR)
• Vitesse de rotation maximale : 60 tr/min
• Diamètre interne du passage : 0,630" (16 mm)
• Alésage traversant : 1,000" (25,4 mm)
• Diamètre extérieur : 6,940" (176,3 mm)
• Longueur totale : 11,970" (304 mm)
