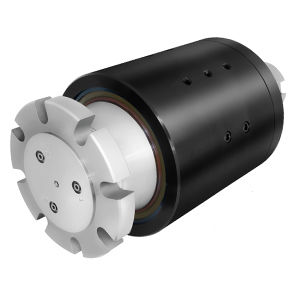

Raccord tournant pour huile TP-1280203
3 passagesen acieren acier au carbone

Raccord tournant pour huile - TP-1280203 - DSTI - Dynamic Sealing Technologies - 3 passages / en acier / en acier au carbone
Raccord tournant pour huile - TP-1280203 - DSTI - Dynamic Sealing Technologies - 3 passages / en acier / en acier au carbone
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de DSTI - Dynamic Sealing Technologies

Caractéristiques

Media
pour huile
Nombre de passages
3 passages
Matériau
en acier, en acier au carbone
Autres caractéristiques
avec joint, à haute vitesse, à fort passage
Vitesse de rotation

Max: 4 000 rpm
(25 132,74 rad.min-1)

Min: 0 rpm
(0 rad.min-1)

Pression

Max: 34 bar
(493 psi)

Min: 0 bar
(0 psi)

Taille nominale

227 mm
(8,937 in)

Description

Aperçu
  • Joint rotatif 3 passages haute vitesse conçu pour un banc d'essai de chenille de char militaire.
  • Comprend un système d'étanchéité à jeu contrôlé spécialisé pour le service haute vitesse et une conception porteuse vérifiée par FEA.


Informations générales
  • Industrie : Défense
  • Type de fluide : Huile
  • Environnement : Intérieur
  • Matériau : Carbone / Acier allié
  • Pression maximale : 500 PSI [34 BAR]
  • Vitesse maximale : 4000 tr/min


Géométrie et passages
  • Nombre de passages : 3
  • Diamètre des passages : 0.188" [4.8 mm]
  • Alésage traversant : Aucun
  • Diamètre : 8.938" [227 mm]
  • Longueur : 18.565" [471.6 mm]


Projets associés (métadonnées de la page)
  • Industrie : Défense
  • # de passages : 3 passages
  • Plage de taille des passages : 0.125" - 0.249" [3.18 mm - 6.32 mm]
  • Vitesse de rotation (RPM) : 100 RPM et plus
  • Pression (PSI) : 200 - 6 499 PSI [14 - 448 BAR]
  • Fluide : Huile
  • Matériau : Carbone / Acier allié
  • Alésage traversant : Aucun
  • Environnement : Intérieur


Caractéristiques / spécifications techniques
  • Modèle / ID projet : TP-1280203
  • Type : Joint rotatif 3 passages (haute vitesse)
  • Application : Essais de chenille de char militaire
  • Étanchéité : Système d'étanchéité à jeu contrôlé spécialisé pour service haute vitesse
  • Structure : Conception porteuse vérifiée par FEA
  • Fluide : Huile
  • Matériaux : Carbone / Acier allié
  • Pression maximale : 500 PSI [34 BAR]
  • Vitesse de rotation maximale : 4000 tr/min
  • Nombre de passages : 3
  • Taille des passages : 0.188" [4.8 mm]
  • Alésage traversant : Aucun
  • Diamètre total : 8.938" [227 mm]
  • Longueur : 18.565" [471.6 mm]
