Logiciel de programmation PROFILE EDITOR

d'acquisition / analyse de donnéesde commandede test

Présentation
Le module PROFILE EDITOR est un composant additionnel de la suite logicielle SX qui permet d'exécuter des essais de fatigue cyclique à profil variable. Les profils peuvent être générés directement via l'interface logicielle ou créés dans un éditeur de texte externe puis importés rapidement dans l'outil.

Objectif
PROFILE EDITOR sert à reproduire des historiques de charge variables issus d'acquisitions réalisées avec des capteurs et des enregistreurs de données installés sur les composants en exploitation ou lors d'essais sur le terrain. Adapté aux procédures normalisées, notamment ISO 4210-6 pour les essais sur pédivelles.

Modes de contrôle

• Contrôle de position
• Contrôle de force
• Contrôle avec encodeur

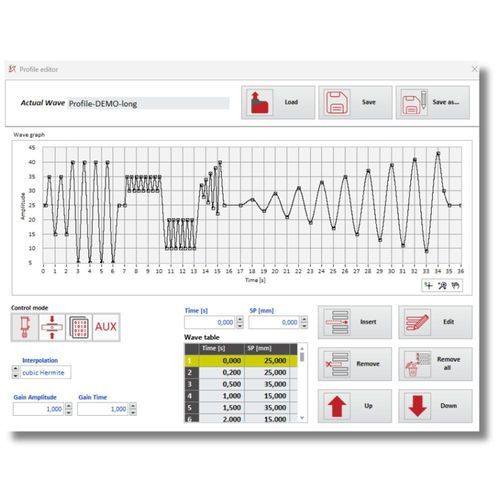

Édition et exécution des profils
Les fonctions Gain Amplitude et Gain Time permettent de modifier rapidement l'amplitude et l'échelle temporelle du profil sans reprogrammer la séquence complète. Cinq modes d'interpolation sont disponibles pour définir les points constituant le profil, assurant une reproduction fidèle des courbes mesurées.

Support multi-axe
PROFILE EDITOR est compatible avec les systèmes multi-axes TX-2 et TDX-2. Il est possible d'assigner une histoire de charge différente à chaque actionneur et d'exécuter les profils de manière synchrone, la gestion des phases étant assurée par le logiciel SX.

Applications
Convient aux essais de fatigue en laboratoire et sur le terrain nécessitant la reproduction de profils de charge mesurés en service, y compris les essais sur pédivelles conformes à ISO 4210-6.

Caractéristiques / spécifications techniques

• Composant de la suite logicielle SX pour contrôleurs de test en temps réel
• Permet des essais de fatigue cyclique à profil variable
• Création de profil via interface logicielle ou fichier texte externe
• Modes de contrôle compatibles : Position, Force, Encodeur
• Réglages Gain Amplitude et Gain Time pour mise à l'échelle rapide
• Cinq modes d'interpolation pour la définition des points du profil
• Prend en charge les systèmes multi-axes TX-2 et TDX-2 avec profils par actionneur
• Exécution synchrone et gestion des phases entre actionneurs
• Applicable aux essais de fatigue de pédivelles selon ISO 4210-6
