Suite logicielle de visualisation SX

de sécuritéde supervisiond'acquisition / analyse de données

Présentation
Conçu pour répondre à un large éventail de besoins d'essais, le logiciel SX gère les essais statiques, quasi-statiques et de fatigue. Deux configurations sont proposées : SX-1 pour les systèmes mono‑axiaux et SX-2 pour les systèmes bi‑axiaux. Le logiciel centralise la configuration, l'exécution et la gestion des résultats pour les bancs d'essai LiTem.

Types d'essais

• Position
• Force
• Encoder

Modes d'essai et contrôles
La modalité de contrôle est sélectionnable indépendamment pour chaque axe. Les essais peuvent être configurés en mode rampe (pour les essais statiques et quasi‑statiques) ou en mode onde avec formes sinusoïdales, triangulaires ou carrées. Les paramètres de contrôle par axe et les limites de sécurité sont configurables pour chaque essai.

Intégration et fonctionnalités
Le logiciel SX s'interface avec les contrôleurs des séries TX et TDX et offre une gestion complète des essais : configuration des paramètres, réglages de commande et de sécurité, visualisation en temps réel des signaux de commande, acquisition de données synchronisée, enregistrement, stockage et export des résultats pour post-traitement.

Extensibilité
Des outils logiciels additionnels étendent les fonctionnalités de SX pour prendre en charge des procédures personnalisables et des séquences automatisées. LiTem peut développer des modules sur mesure pour répondre aux besoins spécifiques des clients et les intégrer à l'environnement SX.

Remarques sur l'ergonomie

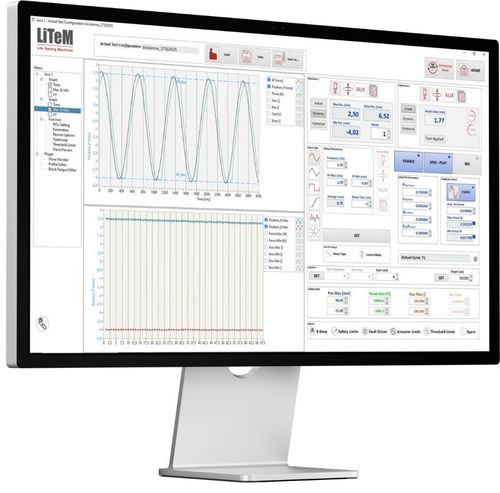

L'interface utilisateur est conçue pour optimiser le flux de travail et fournir un retour clair à l'opérateur, facilitant la mise en place rapide des essais et une exploitation fiable sur les systèmes LiTem.

Caractéristiques / spécifications techniques

• Nom du produit : SX Software Suite
• Configurations : SX-1 (mono‑axial), SX-2 (bi‑axial)
• Types d'essais pris en charge : Position, Force, Encoder
• Modes de contrôle : Indépendant par axe ; mode rampe ; mode onde (sinusoïdal, triangulaire, carré)
• Compatibilité contrôleurs : séries TX, TDX
• Fonctionnalités : configuration des paramètres d'essai, réglages de commande et sécurité, visualisation en temps réel, acquisition de données synchronisée, enregistrement, stockage, export
• Extensibilité : outils logiciels supplémentaires et développement de modules personnalisés disponibles (LiTem)
