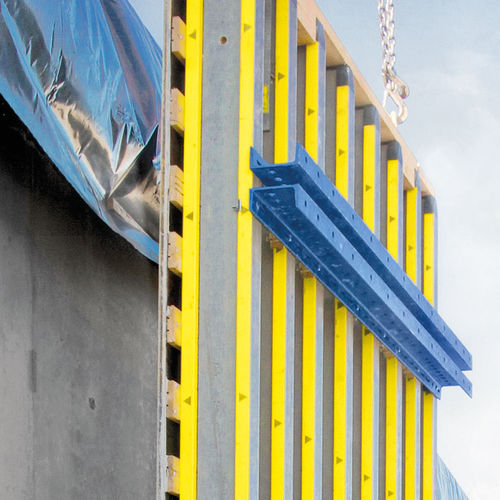

Panneau de coffrage en contreplaqué Top 100 tec

Vue d'ensemble
Le coffrage grand format Top 100 tec, basé sur la poutrelle haute capacité I tec 20, assure une tenue stricte des cotes malgré de fortes pressions de béton frais et de larges entraxes d'ancrage. La forme, les dimensions, le calepinage des trous d'ancrage et la peau de coffrage sont adaptables aux exigences du projet.

Réduction des coûts de main-d'œuvre
Les plans de lisse optimisés réduisent le temps de montage et le nombre de connecteurs

• Grand pas d'ancrage tout en conservant la même pression admissible du béton frais
• Jusqu'à 30 % de points d'ancrage en moins, réduisant les coûts d'installation
• Jusqu'à 30 % de connecteurs en moins, diminuant les heures de travail

Bétonnage rapide
La pression admissible élevée permet des cycles de coulage rapides et l'utilisation de bétons modernes

• Peut être dimensionné pour des bétons à facilité de mise en œuvre et auto-plaçants
• Poutrelle haute capacité I tec 20
• Longrine Top100 tec WU14
• Système d'ancrage 20.0

Réduction des coûts en génie civil
Grande exploitation du matériel et montage simplifié réduisent matériaux et temps

• Réduction de la consommation de matériaux et montage simplifié sur site
• Les ensembles poutre-ossature parallèles peuvent être espacés davantage sur les ponts
• Le pas de perçage optimisé offre une grande liberté pour l'installation d'ancrages et d'accessoires (ex. vérins réglables)
• Adaptabilité continue au calepinage d'ancrage souhaité

Exigences architecturales réalisables économiquement
Grands entraxes et choix libre de la peau de coffrage permettent des parements béton de haute qualité

• Éléments plus rigides améliorant la planéité des surfaces pour un meilleur rendu
• Fixation de la peau de coffrage par vissage depuis l'arrière pour éviter les empreintes de vis
• Connecteurs d'éléments optimisés réduisant les suintements

Sécurité globale sur le chantier
Compatibilité avec les solutions d'accès et de plateformes pour une manipulation sûre

• Accès vertical sécurisé avec le système d'échelle XS
• Sécurité périmétrique grâce au système de plateformes Xsafe plus
• Accessoires pratiques (étayages de panneaux, appareils de levage/repositionnement) pour une manutention sûre et aisée

Produits adaptés

• Panneaux 3 plis (Doka System Components)
• Joints/étanchéités pour béton apparent (Doka System Components)
• Système de passerelles Xsafe plus (Doka Safety Systems)

Caractéristiques techniques

• Nom/modèle du système : Top 100 tec
• Basé sur : Poutrelle I tec 20 (haute capacité)
• Longrine typique : Top100 tec WU14
• Système d'ancrage : 20.0
• Conçu pour : fortes pressions admissibles du béton frais ; adapté aux bétons auto-plaçants et à mise en œuvre aisée
• Calepinage d'ancrage : grand pas permettant jusqu'à environ 30 % d'ancrages en moins et 30 % de connecteurs en moins par rapport aux dispositions classiques
• Avantages de finition : éléments plus rigides pour une meilleure planéité ; peau vissée par l'arrière pour éviter les empreintes de vis ; connecteurs optimisés réduisant les suintements
• Compatibilité sécurité/accessoires : système d'échelle XS et système de plateformes Xsafe plus ; étayages de panneaux et dispositifs de levage/repositionnement pris en charge
