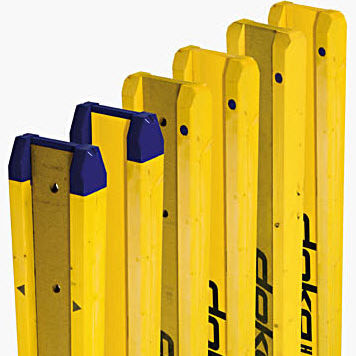

Poutrelle de coffrage en bois H20

Aperçu
Les poutrelles de coffrage en bois Doka constituent la base de nombreux systèmes de coffrage Doka et sont utilisées mondialement dans divers types d'applications. La série H20 (H20 top et H20 eco) et la variante XT20 répondent à des besoins de chantier différents en termes de charge, de manutention et de durée de vie.

Variantes

• XT20 — poutrelle renforcée pour utilisation économique des matériaux
• H20 top — extrémités scellées avec absorbeur de choc intégré pour durée de vie prolongée
• H20 eco — conception à âme pleine, manipulation légère (versions N ou P)

XT20 — Caractéristiques clés

• Moment admissible élevé
  M = 7,0 kNm (homologation DIBt Z-9.1-920)
• Résistance au cisaillement admissible
  Q = 15,0 kN (16,5 kN sous conditions d'appui spécifiées)
• Rigidité et poids
  E x I = 585 kNm² ; poids = 5,0 kg/m lin.
• Marquages sur la sangle
  pour montage rapide et sûr

H20 top — Caractéristiques clés

• Réduction des dommages d'extrémité
  absorbeur de choc intégré
• Protection contre l'humidité et les UV
  extrémités étanchées autour de l'âme
• Positionnement et manipulation facilitée
  marquages sur la sangle

H20 eco — Caractéristiques clés

• Conception âme pleine
  structure éprouvée pour usage général
• Options de poids réduit
  4,4 kg/m (N) ou 5,3 kg/m (P) selon version
• Protection d'extrémité
  extrémités biseautées et rivet additionnel

Détails de conception (communs)

• (A) Renforcement d'extrémité supérieur (selon version)
• (B) Âme : versions P (panneau plat pressé spécial) ou N (panneau trois couches)
• (C) Marquage des ailes de poutre sur grille de 50 cm
• (D) Deux trous système par extrémité
• (E) Encoche pour cordeau
• (F) Étiquetage/immat. sur large face ; personnalisation possible

Spécifications techniques

• XT20 : Moment admissible M = 7,0 kNm ; Cisaillement Q = 15,0 kN (16,5 kN sous conditions) ; Rigidité E x I = 585 kNm² ; Poids = 5,0 kg/m lin.
• H20 top : M = 5 kNm ; Q = 11 kN ; E x J = 450 kNm² ; Poids = 5,3 kg/m (P) ; Certificat : EN 13377
• H20 eco : M = 5 kNm ; Q = 11 kN ; E x J = 450 kNm² ; Poids = 4,4 kg/m (N) | 5,3 kg/m (P) ; Certificat : EN 13377

Matériaux / Remarques

• *Âme : carton plat pressé spécial (P) ou carton à trois couches (N)
• XT20 dispose de l'homologation Z-9.1-920 : respecter les conditions d'homologation pour l'augmentation de la valeur de cisaillement

Caractéristiques / Résumé

• Série : H20 (H20 top, H20 eco) et XT20 pour capacités supérieures
• Marquage : grille 50 cm sur sangle pour repérage et montage
• Renforts d'extrémité et options d'étanchéité selon variante
• Normes : EN 13377 (H20) ; XT20 : homologation DIBt indiquée
