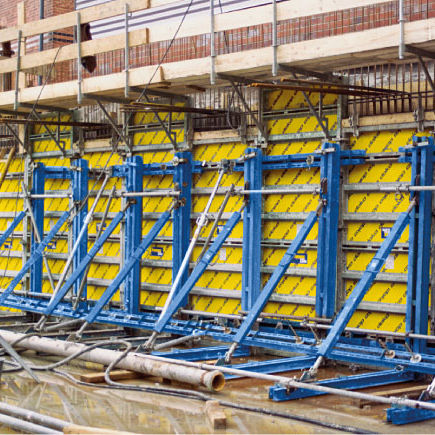

Tour d'étaiement en acier Universal F

pour fortes chargestubulaireréglable

Résumé
Les fermes d'appui reprennent les efforts de bétonnage de manière sûre par des ancrages obliques lorsque l'ancrage traversant des coffrages de voile n'est pas possible.

Application / Pour
Poutres pour voiles une face et coulage en une fois jusqu'à 12,80 m selon configuration et empilage des sous-hausses.

Bénéfices

• Adaptation flexible – sous-hausses combinables et variantes Variabel et Universal F permettant un réglage continu en hauteur et une exploitation optimale du matériel ; compatible avec les panneaux Doka (ex. Framax Xlife).
• Gain de temps et réduction des coûts – grandes unités déplaçables réduisant l'utilisation de la grue ; certaines configurations permettent la translation sans grue via galets ou train de roulement.
• Sécurité complète – compatibilité avec systèmes d'accès, passerelles console et gamme complète d'accessoires de sécurité pour plates-formes intermédiaires et de bétonnage.

Système / Variantes

• Ferme d'appui Variabel : hauteur de bétonnage jusqu'à 4,00 m ; constituée de filières acier standard et composants additionnels ; contreventement facile par tubes d'échafaudage ; montage et transport manuels ; gamme complète d'accessoires de sécurité.
• Ferme d'appui Universal F : hauteur de bétonnage jusqu'à 12,80 m par empilage modulaire ; réglage flexible en hauteur ; unités hautes déplaçables sur roulettes ; empilage vertical via système modulaire ; réglage du sol par vis de mise à niveau avec semelle articulée ; raccords pré-montés pour contreventement par tubes.

Utilisation / Hauteurs d'empilage et de coulage

• Variabel : assemblée à partir de filières acier standard et composants pour hauteurs jusqu'à 4,00 m.
• Universal F 4,50 m : hauteur de coulage jusqu'à 4,50 m.
• Avec une sous-hausse F 1,50 m : hauteur de coulage jusqu'à 6,00 m.
• Avec sous-hausses F 1,50 m + F 2,00 m : hauteur de coulage jusqu'à 8,10 m.
• Pour voiles jusqu'à 10,40 m : ferme d'appui F posée sur une sous-hausse F 2,40 m.
• Pour voiles jusqu'à 12,80 m : ferme d'appui F posée sur deux sous-hausses F 2,40 m.

Applications particulières
Posées à l'horizontale et ancrées à l'ouvrage, les fermes d'appui constituent des plate-formes chargeantes pour des missions de coffrage en hauteur et peuvent être adaptées avec des accessoires spécifiques au projet.

Caractéristiques / données techniques

• Produit : Ferme d'appui (système pour coffrage de voile une face)
• Marque : Doka
• Hauteur maximale de coulage (système) : jusqu'à 12,80 m selon configuration
• Variabel : hauteur unitaire max 4,00 m ; montage et transport manuels ; filières acier standard et composants additionnels
• Universal F : empilage modulaire jusqu'à 12,80 m ; réglage de hauteur flexible ; options de translation sans grue
• Sous-hausses : exemples F 1,50 m, F 2,00 m, F 2,40 m
• Contreventement : possible par tubes d'échafaudage ; raccords pré-montés (Universal F)
• Adaptation aux pressions du béton frais : par variation de l'espacement entre fermes
• Réglage au sol : vis de réglage avec semelle articulée
• Sécurité : compatibilité avec systèmes d'accès Ladder XS, passerelles console et gamme complète d'accessoires
• Compatibilité coffrage : combinaison simplifiée avec panneaux Framax Xlife pour coulage en une seule passe
