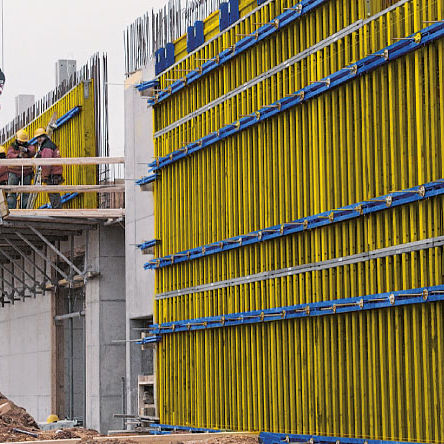

Panneau de coffrage de voiles FF20

de dallesen contreplaqué

Présentation
Le FF20 est un système de coffrage de murs modulaire avec un pas d'éléments de 25 cm, conçu pour une planification efficace, un montage rapide et des finitions en béton apparent de qualité.

Livré prêt à l'emploi sur chantier

• Fourni en éléments standards prémontés pour une mise en œuvre immédiate
• Allie les avantages de la coffrage à poutres bois et la précision d'un système cadre à grille pour satisfaire les exigences de finition
• Le pas d'éléments facilite l'adaptation aux géométries de mur
• Éléments disponibles à la location, économique pour un faible nombre de réutilisations
• Possibilité d'adaptation spécifique au projet — compatible avec différents parements

Utilisation optimale du matériel

• Le pas de 25 cm simplifie la planification, la découpe et la logistique sur chantier
• Peu de largeurs d'éléments réduisent les besoins de stock et les coûts de location

Montage rapide

• Connexions pratiques entre éléments pour un empilement vertical rapide et sûr
• La bride de centrage intégrée facilite un montage sûr et rapide
• Le connecteur d'éléments FF20 assure des liaisons serrées, sans glissement et sûres pour la manutention par grue

Sécurité complète sur le chantier

• Accès vertical sécurisé avec le système d'échelle XS
• Protection périmétrique avec le système de plateformes Xsafe plus
• Accessoires (étançons, appareils de levage/déplacement, etc.) facilitent une manutention sûre

Système — Les éléments FF20

• Formats d'éléments coordonnés pour une utilisation optimale des matériaux
• Pas de 25 cm avec seulement quatre largeurs et trois hauteurs pour simplifier la conception et la logistique
• Les accessoires se fixent aux rives transversales sur toute la largeur de l'élément sans points obligatoires
• Parement standard : panneaux trois plis ; parements sur mesure possibles

Grille en hauteur
Les éléments standards FF20, combinés à des éléments d'empilage, permettent d'obtenir des hauteurs de coffrage pratiques jusqu'à 6,50 m. Les éléments de 2,75 m sont symétriques et réversibles.

Utilisation — Empilage vertical / connexions d'éléments

• Le boulon de fixation FF20 avec écrou étoile centre et relie les éléments empilés sans glissement ; une sécurité anti‑rotation facilite le serrage
• Le connecteur d'éléments FF20/50 Z serre les éléments assemblés pour obtenir des joints étanches, résistants à la traction et sans glissement
• Les éléments prémontés se combinent sur un pas de 25 cm pour une adaptation optimale à la structure

Angles, piliers et utilisation horizontale

• Angles droits réalisables avec les éléments modulaires, même pour des épaisseurs de mur jusqu'à 60 cm
• Les angles articulés FF20 offrent des solutions pour angles aigus et obtus
• Convient également pour les piliers de murs
• Peut être dimensionné pour une utilisation horizontale — coulage conjoint de dalles et murs en béton apparent

Produits adaptés / compléments

• Panneaux trois plis pour coffrage (Doka)
• Joints et systèmes d'étanchéité pour béton apparent
• Système de plateformes Xsafe plus (accès et protection)

Caractéristiques / spécifications techniques

• Dénomination : FF20
• Pas d'éléments : 25 cm
• Largeurs d'éléments : quatre largeurs standard
• Hauteurs d'éléments : trois hauteurs ; éléments standard 2,75 m symétriques et réversibles
• Hauteur pratique maximale avec éléments d'empilage : jusqu'à 6,50 m
• Épaisseurs de mur pour angles : jusqu'à 60 cm
• Parement standard : panneaux trois plis (3‑SO) ; parements sur mesure possibles
• Boulon de fixation FF20 avec écrou étoile et sécurité anti‑rotation pour empilage sans glissement
• Connecteur d'éléments : FF20/50 Z pour joints serrés et sûrs pour la grue
• Livré en éléments standards prémontés, prêt à l'emploi sur chantier
• Adapté aux finitions en béton apparent et à l'association avec accessoires et plates‑formes de travail
