Coffrage modulaire

de pontsde travée de pontgrande surface

Aperçu

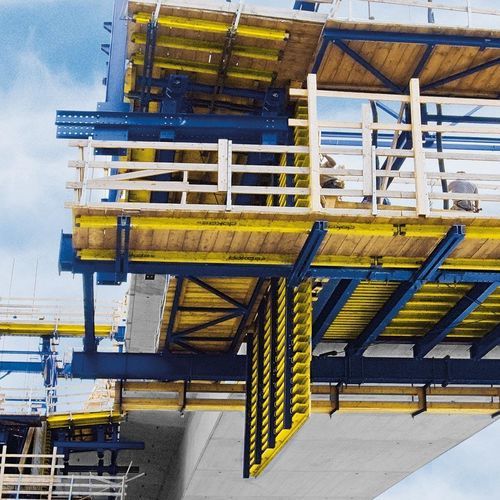

L'Équipage mobile Doka CFT est un système modulaire, louable, combinant coffrage et étaiement pour l'avancement en consoles des tabliers de pont. Les longerons modulaires, les passerelles intégrées et le concept d'ancrage visent à simplifier le montage, l'exploitation et la translation sur chantier.

Réduction des coûts

• Possibilité de location évitant l'immobilisation de capitaux.
• Nombre réduit de pièces détachées pour des temps de montage courts.
• Conception ergonomique et composants standards permettant des repositionnements rapides et des cycles courts.
• Éléments modulaires pour s'adapter aux différentes géométries et largeurs de tablier.

Avancement garanti

• Fourniture complète par un seul interlocuteur, réduisant les interfaces de coordination.
• Notice d'exploitation spécifique au projet décrivant toutes les étapes de travail et les consignes de sécurité.
• Livraisons rapides grâce à la disponibilité des composants standards.
• Assistance d'instructeurs disponible pour accélérer la mise en service et optimiser les cadences.

Sécurité permanente

• Passerelles entièrement fermées sur tous les niveaux pour un accès et un travail en sécurité.
• Essai hydraulique de charge des ancrages avant chaque bétonnage.
• Roulements glissants à auto‑blocage permanent pour empêcher tout déplacement involontaire sur pentes longitudinales.

Système — Profilés longitudinaux optimisés

• Longerons surélevés offrant une meilleure hauteur libre et un meilleur accès au bord de dalle.
• Prémontage horizontal des longerons, échelles et passerelles possible au sol pour réduire les temps d'érection.

Système — Longerons transversaux d'ancrage universels

• Suspensions positionnables de manière flexible le long du longeron pour s'adapter aux géométries.
• Configurations asymétriques possibles en présence d'ouvrages voisins.
• Passerelles larges permettant la manutention sûre des suspensions; prémontage incluant les passerelles possible.

Concept de conception modulaire
Le positionnement variable des longerons permet d'adapter facilement l'équipage mobile à des sections de largeur variable ou multicellulaires.

Système de passerelles prémontées

• Passerelles prémontées disponibles à tous les niveaux de travail.
• Échelles intégrées avec cages et trappes autobloquantes.
• Accès dimensionnés généreusement pour des interventions sûres et efficaces.

Unité d'entraînement innovante

• Fonction de sécurité auto‑bloquante permanente (roulements glissants) empêchant tout déplacement involontaire — efficace jusqu'à 6% de pente longitudinale.
• La fonction de sécurité est toujours active pour prévenir les erreurs de manœuvre.

Contrevenement extérieur

• Le contreventement extérieur permet un accès supérieur non obstrué, facilitant la pose d'armatures et le bétonnage.

Produits complémentaires

• Système de protection de bord XP.
• Montants et brides de garde‑corps.
• Système d'accès XS.

Caractéristiques / spécifications techniques

• Type de produit : Équipage mobile (solution intégrée coffrage + étaiement) — Doka CFT.
• Conception : Longerons modulaires et traverse d'ancrage universelle; adapté aux sections droites, inclinées et multi‑caissons.
• Sécurité : Passerelles fermées, échelles avec cage et trappes autobloquantes; essais hydrauliques des ancrages avant chaque bétonnage.
• Sécurité de translation : Roulements avec auto‑blocage permanent, efficace jusqu'à 6% de pente longitudinale.
• Prémontage : Prémontage horizontal des longerons, échelles et passerelles; modules de passerelle prémontés.
• Logistique : Système louable, composants standards disponibles rapidement et documentation projet spécifique.
