Coffrage modulaire ParaTop

de pontsen acieren métal

Présentation

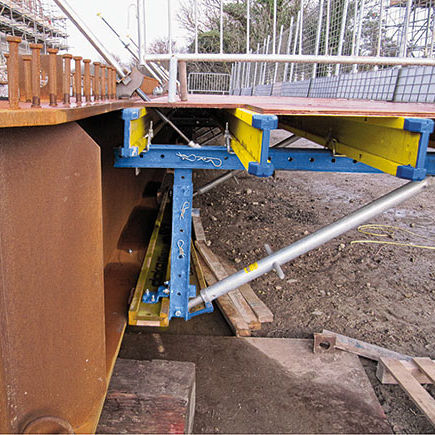

Le système Doka ParaTop transforme le coffrage Top 50 en un coffrage de porte-à-faux sans appui au sol, entièrement manipulable depuis le dessus. Le sabot d’encastrement innovant facilite le montage et compense les tolérances de positionnement.

Utilisation polyvalente

• Fixation sur tabliers en béton ou en acier grâce à deux types de sabots d’encastrement.
• Adaptation aux différentes sections de porte-à-faux avec les composants modulaires Top 50.
• Entraxe des consoles indépendant des axes des connecteurs d’effort tranchant ; évite les collisions avec les tôles de renfort dans la largeur d’influence admissible.

Moins d’équipements et de main-d’œuvre

• Toutes les opérations (montage, réglage, ferraillage, bétonnage, décoffrage) s’effectuent depuis le tablier — pas de passerelles ni d’échafaudages sous la structure.
• Grandes largeurs d’influence réduisant le nombre de trains de consoles nécessaires.
• Cônes d’encastrement chromés pour un décoffrage facilité ; pas d’utilisation de fourreaux.

Avancement rapide du chantier

• Séquence de montage simple avec seulement trois composants ParaTop : sabot d’encastrement, profilé d’encastrement, cône d’encastrement.
• Assemblages par goujons réduisant les temps de montage/démontage par rapport aux assemblages vissés.
• Possibilité de monter les sabots à l’avance pour accélérer les opérations.
• Sabot ouvert à l’avant limitant le temps de grue en évitant l’enfilage laborieux des ancrages lors de l’accrochage.

Fixation et application
Le coffrage de porte-à-faux ParaTop se fixe au tablier du pont par ancrages obliques réutilisables. Il convient aux ponts mixtes acier-béton et aux ponts en éléments préfabriqués et est conçu pour être entièrement manipulé depuis le dessus tout en compensant les imprécisions d’installation via le sabot.

Références (exemples)

• Västlänken
• Randselva Bridge
• Bridge Junglinster

Caractéristiques / spécifications techniques

• Type : coffrage de porte-à-faux sans appui au sol pour ponts (mixte acier-béton et éléments préfabriqués).
• Manœuvre : entièrement depuis le dessus (pas d’étaiement sous structure requis).
• Compatibilité : composants modulaires Top 50.
• Composants principaux : sabot d’encastrement, profilé d’encastrement, cône d’encastrement.
• Sabot : disponible en deux types pour béton ou acier ; compense les tolérances d’installation.
• Entraînement des consoles : flexible dans la largeur d’influence admissible ; indépendant des connecteurs d’effort tranchant.
• Fixation : ancrages obliques réutilisables sur tablier.
• Décoffrage : cônes chromés facilitant le retrait ; possibilité de montage anticipé des sabots.
• Montage : assemblages par goujons pour réduire les temps ; sabot avant ouvert réduisant les opérations de grue et d’ancrage.
