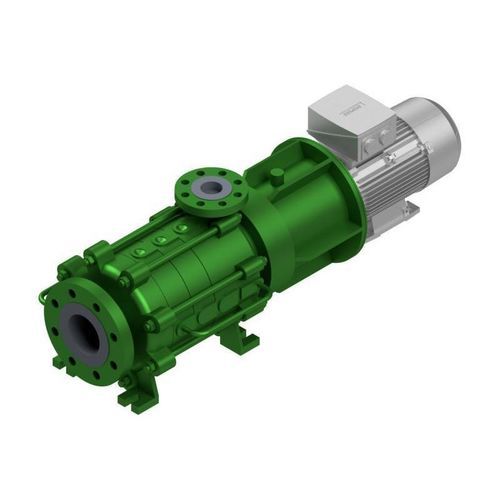

Pompe centrifuge HZMAB

pour hydrocarburespour gazà huile

Description La HZMAB est une pompe centrifuge en porte-à-faux mono- ou multistage avec accouplement magnétique et raccord d'aspiration axial. La pompe est équipée d'un accouplement magnétique permanent ; la cuve d'étanchéité (can) assure l'étanchéité hermétique du fluide pompé. Un courant de circulation interne évacue la chaleur générée par les pertes par courants de Foucault. L'arbre de la pompe est supporté par des paliers lisses en SiC. Des bagues d'usure sont présentes côté aspiration et côté refoulement. L'équilibrage de l'effort axial se fait par une disque de décharge double-face dont les chambres de décharge sont sollicitées par la pression du refoulement et par la pression de la première étape. Le montage direct du moteur d'entraînement supprime les roulements supplémentaires et l'accouplement mécanique.

Applications

• Pétrole & Gaz
• Chimie
• Pétrochimie
• Offshore
• Construction navale / Marine
• Avitaillement & Aviation
• Parcs de stockage / terminaux
• Énergies renouvelables / Ingénierie environnementale

Caractéristiques techniques

• Q max : 600 m³/h [2640 g.p.m.]**
• H max : 500 m [1640 ft]**
• Pression d'exploitation : 16 bar [232 psi]*
• Température : 200° C [392° F]*
• Vitesse max. : 3500 min−1
• Étanchéité : accouplement magnétique
• Implantation : horizontale
• Raccord d'aspiration : axial
• Auto-amorçante : oui
• Palier : paliers lisses (SiC)
• Matériaux : duplex, base Ni, fonte sphéroïdale / fonte, acier inoxydable austénitique
• Normes : ISO 15783
• Protection Ex : Catégorie 2 / Zone 1

Caractéristiques / Spécifications

• Accouplement magnétique permanent avec cuve d'étanchéité hermétique
• Courant de circulation interne pour évacuer la chaleur des pertes par courants de Foucault
• Paliers lisses SiC pour l'arbre de pompe
• Bagues d'usure côté aspiration et refoulement
• Équilibrage axial via disque de décharge double-face (sollicité par la pression de refoulement et la pression de la première étape)
• Montage direct du moteur ; pas de roulements supplémentaires ni d'accouplement mécanique requis
• Options de matériaux pour différents milieux et applications : duplex, alliages à base de nickel, fonte sphéroïdale / fonte, acier inoxydable austénitique
• Adaptée aux applications avec exigences de protection contre les explosions (Catégorie 2 / Zone 1)
• * pressions et températures supérieures sur demande
• ** dépendant de la taille et de la vitesse
