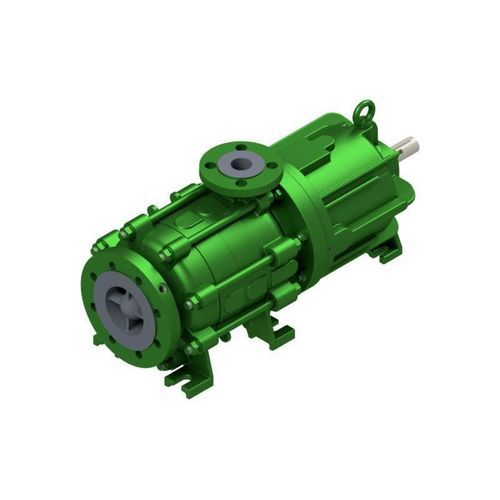

Pompe centrifuge HZMA

à carburantpour hydrocarburespour produits chimiques

Description du produit
La série HZMA est une pompe centrifuge mono- ou multistade équipée d'un accouplement magnétique permanent et d'un raccord d'aspiration axial. L'accouplement magnétique et la coque de confinement isolent hermétiquement le fluide pompé de l'extérieur. Un courant de circulation interne évacue la chaleur générée par les pertes par courants de Foucault. L'arbre de pompe est supporté côté produit par des paliers lisses en SiC ; l'arbre moteur est monté sur des roulements à billes graissés à vie. Des bagues d'usure sont fournies en standard côté aspiration et refoulement. Le compensation de l'effort axial est assurée par une disques de décharge double face dont les chambres sont sollicitées par la pression de refoulement et par la pression de la première étape. Pompe prévue pour une installation horizontale.

Applications

• Pétrole & gaz
• Industrie chimique
• Usines pétrochimiques
• Installations offshore
• Construction navale / marine
• Systèmes de ravitaillement & aviation
• Stockage en citerne / parc à réservoirs
• Énergies renouvelables & génie environnemental

Caractéristiques / Spécifications

• Débit max : 600 m³/h (selon taille et vitesse)
• Hauteur manométrique max : 500 m (selon taille et vitesse)
• Pression de service : 16 bar (pressions supérieures sur demande)
• Plage de température : jusqu'à 200° C (températures supérieures sur demande)
• Vitesse max : 3500 min−1
• Étanchéité : accouplement magnétique (coquille de confinement)
• Installation : horizontale
• Amorçage automatique : non
• Montage des paliers : paliers lisses SiC côté produit ; arbre moteur sur roulements à billes graissés à vie
• Graissage : graisse
• Matériaux : duplex, alliages à base de Ni, fonte à graphite sphéroïdal / acier fondu, aciers austénitiques
• Norme : ISO 15783
• Protection antidéflagrante : Catégorie 2 / Zone 1

Remarques

• * Pressions et températures supérieures disponibles sur demande.
• ** Les performances (débit / hauteur) dépendent de la taille de la pompe et de la vitesse de rotation.

Caractéristiques de conception

• Type de pompe : mono- ou multistade avec accouplement magnétique permanent
• Aspiration : axiale ; positionnement : installation horizontale
• Compensation de l'effort axial : disque de décharge double face
• Bagues d'usure standard côté aspiration et refoulement
• Matériaux et composants internes sélectionnables selon fluide (corrosif/abrasif)
