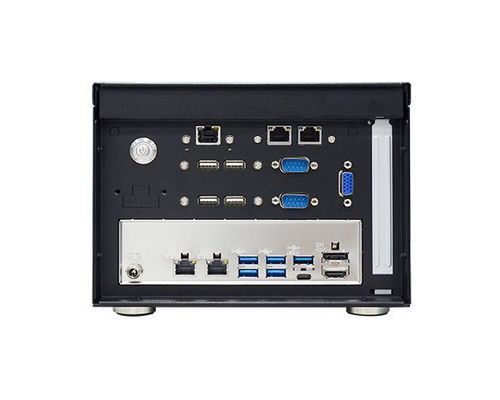

PC box WM130-RPS

edgemural12th Generation Intel® Core™

Aperçu

• Système mural pour processeurs Intel® LGA 1700 12e/13e/14e génération, support jusqu'à 65W TDP
• Châssis industriel compact (200 x 145.8 x 210.6 mm) optimisé pour les installations à encombrement réduit
• Architecture flexible avec slot PCIe Gen5 x16 et plusieurs emplacements M.2 pour extension I/O et stockage
• Prend en charge les GPU NVIDIA A400/A1000 en slot unique ; module OOB DFI optionnel pour gestion à distance

Principales caractéristiques

• Conception murale industrielle compacte
• Multiples possibilités d'extension (PCIe x16 Gen5, clés M/E/B en M.2)
• Connectivité riche : HDMI 2.0, DP++ 1.2, USB Type-C, ports USB multiples
• Réseau double 2,5GbE et prise en charge WiFi 6
• Support de gestion Out-of-band (OOB) et compteur watchdog
• Ventilateur avec filtre remplaçable adapté aux environnements industriels

Compatibilité système
Supporte une large gamme de processeurs Intel® LGA 1700 (14e/13e/12e gen) jusqu'à 65W, exemples : Intel® Core™ i9-14900, i7-14700, i5-14500, i3-14100. Options de chipset : Intel® R680E, Q670, H610E.

Mémoire et stockage
Double DDR5 SODIMM jusqu'à 64 Go (5600MHz) avec support ECC sur certaines références. Stockage interne : 1 x baie 2.5" SATA 3.0 et 1 x M.2 2280 M Key (PCIe x4/SATA), plus emplacements M.2 additionnels (2242/3042/3052 B Key, 2230 E Key) pour sans-fil ou extensions.

Graphisme et affichage
Intel® UHD Graphics 700 intégrée avec accélération DX12/OpenGL 4.6/Vulkan 1.2. Sorties vidéo : 1 x HDMI 2.0, 1 x DP++ 1.2 et 1 x USB Type-C (jusqu'à 4096x2304 @ 60Hz). Décodage/encodage matériel conforme aux profils 8K/5K/4K spécifiés.

Extensions et réseau
1 x PCIe x16 (Gen5, Max. 75W) pour GPU ou accélérateur ; plusieurs emplacements M.2 pour dispositifs NVMe/SATA ; 2 x 2.5GbE (RJ-45). Les ports USB varient selon le chipset (R680E/Q670E : jusqu'à 5 x USB 3.2 Gen2 + 1 x USB-C).

Alimentation, refroidissement et sécurité
Entrée DC large 12–28V via prise DC ou bloc de connexion 4 broches optionnel. Refroidissement : 1 x ventilateur système 8 cm avec filtre remplaçable. Sécurité : TPM 2.0 (Nuvoton). Watchdog : réinitialisation programmable 1 à 255 secondes.

Systèmes d'exploitation et environnement
Validé pour Windows 10 IoT Enterprise 2019. Température de fonctionnement : -5° à 50° C ; stockage : -40° à 85° C ; humidité relative : 5–95% HR (sans condensation).

Mécanique et certifications
Construction en tôle avec fixation murale. Dimensions (L x H x P) : 200 x 145.8 x 210.6 mm. Normes choc/vibration et emballage : ISTA Project 1A ; certifications : à définir. Pays d'origine : Taiwan.

Caractéristiques techniques

• Modèle : WM130-RPS
• Support processeur : Intel® LGA 1700 12e/13e/14e gen (jusqu'à 65W)
• Options de chipset : Intel® R680E / Q670 / H610E
• Mémoire : Dual DDR5 SODIMM jusqu'à 64 Go (5600MHz)
• Sorties graphiques : HDMI 2.0, DP++ 1.2, USB Type-C
• Stockage interne : 1 x 2.5" SATA 3.0 + 1 x M.2 2280 M Key
• Extensions : 1 x PCIe x16 (Gen5), plusieurs emplacements M.2 (M, E, B keys)
• Mise en réseau : 2 x 2.5GbE
• Alimentation : 12–28V DC (prise DC ou bloc 4 broches)
• Dimensions : 200 x 145.8 x 210.6 mm
• Température de fonctionnement : -5° à 50° C
