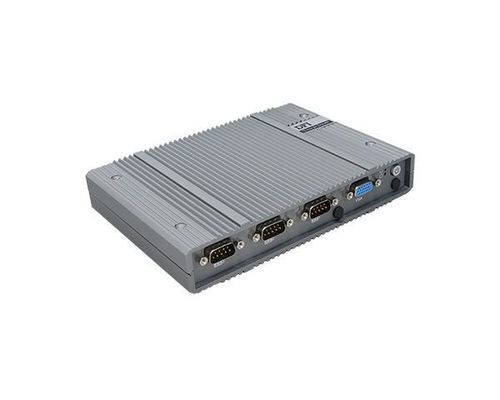

PC embarqué EC700-ASL/EC710-ASL

RS-232RS-485DisplayPort

Aperçu
Système embarqué sans ventilateur basé sur les processeurs Intel® Industrial RE Series. Conception compacte et profil bas adaptée aux installations à espace restreint. Fonctionnalité Out-of-Band (OOB) intégrée et mémoire DDR5 soudée. Support jusqu'à quatre affichages indépendants via HDMI, USB-C (DP1.2 Alt Mode) et VGA. Ports Ethernet haute vitesse multiples et plage de température industrielle pour les environnements exigeants.

Caractéristiques clés

• Conception sans ventilateur pour fonctionnement silencieux et faible maintenance
• Dimensions compactes (options de hauteur système faible)
• Processeurs Intel® Industrial RE Series (plusieurs SKU disponibles)
• Mémoire LPDDR5 intégrée (8 Go / 16 Go soudés)
• Support quadruple affichage indépendant (HDMI / USB-C / VGA)
• Support de gestion Out-of-Band (OOB)
• Entrée d'alimentation large (9–36 VDC) et prise en charge des températures industrielles

Processeur
Intel® Industrial RE Series. SKU disponibles : X7433RE (4 cœurs, 1,5–3,4 GHz), X7835RE (8 cœurs, 1,3–3,6 GHz), X7213RE (2 cœurs, 2,0–3,4 GHz), X7211RE (2 cœurs, 1,0–3,2 GHz). Remarque : TCC désactivé par défaut dans le BIOS.

Mémoire & BIOS
Mémoire : 8 Go / 16 Go LPDDR5-4800 (soudée). BIOS : AMI SPI 256 Mbit (UEFI boot uniquement).

Graphisme
Contrôleur : Intel® UHD Graphics. Jusqu'à 32 unités d'exécution ; prise en charge OpenGL 4.6, DirectX 12, Vulkan 1.2 (Windows) ; Mesa 3D / OpenGL 4.6 / Vulkan 1.2 (Linux). Précision : FP32, FP16, INT8. Calcul : OpenCL 3.0. Sorties d'affichage : 1 x VGA, 1 x HDMI 1.4, 1 x USB-C (DP1.2 Alt Mode).

Stockage & extension
Stockage interne : 1 x M.2 2280 M key (PCIe Gen3 / SATA) — dissipateur et pad thermique requis. Extensions : 1 x M.2 2230 E key (USB 2.0 / PCIe, prise en charge CNVi), 1 x M.2 3042/3052 B key (USB3.0 / USB2.0 / PCIe avec slot SIM), 1 x M.2 2242/2280 M key (PCIe/SATA ; support PCIe x2 selon projet).

Audio
Codec audio : REALTEK ALC888S.

Ethernet & Réseau
Contrôleurs : 2 x Intel i226 2.5GbE (support TSN selon projet), 1 x Intel i210 GbE (supporte la fonction OOB DFI).

I/O avant
Série : COM1/2 : RS232/422/485 ; COM3 : RS232. Affichage : 1 x VGA. Boutons : alimentation, reset. Antenne : 2 trous pour antenne.

I/O arrière
Ethernet : 2 x 2.5GbE RJ45, 1 x GbE RJ45 (support OOB DFI). Série : COM4 : RS232/DIO. USB : 3 x USB 3.2 Type-A, 1 x USB-C 3.2. Affichage : 1 x HDMI. Audio : 1 x 3,5 mm Line out / Mic In. Antenne : 2 trous pour antenne.

Autres fonctions
Indicateurs : LED alimentation, LED stockage. Watchdog : réinitialisation programmable 1–255 s via logiciel. Sécurité : prise en charge TPM 2.0. Alimentation : entrée 9–36 VDC ; connecteur 2,5 mm DC jack ; pile RTC : CR2032. OS pris en charge : Windows® 10 IoT Enterprise, Windows® 11 IoT Enterprise ; Linux : Ubuntu 22.04.

Environnement & mécanique
Température de fonctionnement : -40 à 60°C (avec flux d'air 0,2 m/s). Température de stockage : -40 à 85°C. Humidité relative : 10–90 % HR (sans condensation). Construction : aluminium + métal. Montage : murale / VESA / DIN‑Rail (selon variante). Dimensions (L x H x P) : 180 x 33 x 127,8 mm (variante hauteur système 33 mm). Poids : TBD.

Normes & certifications
Choc (en service) : 30G, IEC-60068-2-27 ; MIL-STD-810G. Vibration (en service) : 3 Grms, IEC 60068-2-64 ; MIL-STD-810G. Certifications : CE, FCC, RoHS, UKCA.

Emballage & origine
Contenu : 1 unité système. Pays d'origine : Taiwan.

Caractéristiques techniques

• Famille de produit : EC700-ASL / EC710-ASL
• CPU : Intel® Industrial RE Series (plusieurs SKU)
• Mémoire : 8GB/16GB LPDDR5-4800 (soudée)
• Graphisme : Intel® UHD Graphics (jusqu'à 32 EUs)
• Stockage : M.2 2280 M key (PCIe Gen3 / SATA)
• LAN : 2 x 2.5GbE + 1 x 1GbE (support OOB)
• USB : 3 x USB 3.2 Type-A, 1 x USB-C 3.2
• Série : jusqu'à 4 ports COM (RS232/422/485/DIO)
• Sorties d'affichage : VGA, HDMI 1.4, USB-C (DP1.2 Alt Mode)
• Alimentation : 9–36 VDC
• Température de fonctionnement : -40 à 60°C (avec flux d'air spécifié)
• TPM : 2.0 pris en charge
• Montage : Mur / VESA / DIN‑Rail
• Certifications : CE / FCC / RoHS / UKCA
