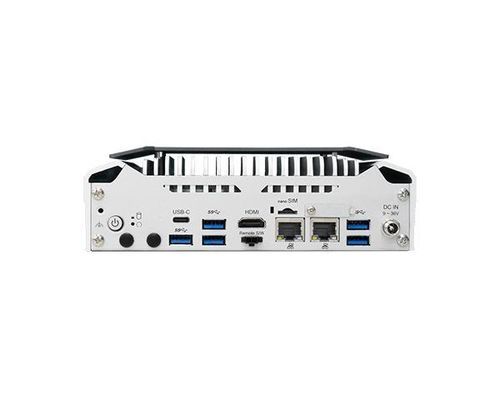

PC expansion EC70A-MTH

edgeembarquésur rail DIN

Vue d'ensemble
Système embarqué sans ventilateur EC70A-MTH équipé de processeurs Intel® Core™ Ultra, conçu pour les applications industrielles IoT et edge. Prend en charge le double affichage (HDMI + USB-C DP Alt Mode), la mémoire LPDDR5 6400MHz en double canal, l'extension M.2 pour modules 4G/5G et un ensemble d'E/S complet incluant plusieurs ports Ethernet et interfaces COM. Disponible en configuration sans ventilateur (15W) ou avec ventilateur (28W) et entrée DC 9~36V pour des déploiements flexibles.

Principales caractéristiques

• Options de processeur : Intel® Core™ Ultra 7 et Ultra 5
• Double affichage : HDMI et USB-C (DisplayPort Alt Mode)
• Mémoire : LPDDR5 6400MHz double canal, 16Go soudés (extensible à 32Go sur demande)
• Support M.2 B-key pour modules 4G/5G (M.2 3042/3052) avec slot SIM
• E/S riches : plusieurs ports Ethernet Gigabit et 2.5G, plusieurs ports USB 3.2, USB Type-C, jusqu'à 4 ports COM
• Entrée DC large plage (9~36V) et configuration optionnelle sans ventilateur pour environnements basse consommation et faible bruit
• Certifications : CE, FCC Class A, RoHS, UKCA

Conformité & certifications
CE, FCC Class A, RoHS, UKCA

Documentation produit
Fiche technique disponible (PDF).

Caractéristiques / spécifications techniques

• Nom du modèle : EC70A-MTH
• Processeur : Intel® Core™ Ultra 7 155U (12 cœurs, 12M Cache, 1,7GHz de base, jusqu'à 4,9GHz) ou Intel® Core™ Ultra 5 125U (12 cœurs, 12M Cache, 1,3GHz de base, jusqu'à 4,3GHz) ; TDP : 15W (sans ventilateur) ou 28W (avec ventilateur)
• Graphismes : Intel® Arc™ Graphics ; DirectX 12, OpenGL 4.6, Vulkan 1.2
• Affichage : 1 x HDMI (jusqu'à 4096 x 2160 @24Hz), 1 x DP (jusqu'à 4096 x 2304 @60Hz) ; Plusieurs écrans via HDMI + Type-C DP Alt. Mode
• Mémoire : LPDDR5 6400MHz double canal soudée 16Go (extensible jusqu'à 32Go sur demande)
• BIOS : AMI SPI 256Mbit
• Stockage interne : 1 x M.2 2280 M key (PCIe x4/SATA)
• Interfaces d'extension : 1 x M.2 M key 2280 (PCIe x4/SATA) ; 1 x M.2 B key 3052 (USB 3.0/2.0, PCIe x1, SATA) avec slot SIM pour 4G/5G ; 1 x M.2 E key 2230 (PCIe x1/USB2.0)
• Ethernet (contrôleurs) : 2 x Intel® I226IT (10/100/1000/2500 Mbps), 1 x Intel® I210IT (10/100/1000 Mbps)
• E/S frontales : 1 x GbE (RJ-45) Intel® i210AT (supporte OOB) ; Ports série : COM1 RS-232/422/485 ; COM2/3 RS-232 ; COM4 RS-232/422/485 ou DIO 8 bits (sélection par cavalier)
• E/S arrière : 2 x Ethernet 2.5G (RJ-45) ; USB : 5 x USB 3.2 + 1 x USB Type-C OU 4 x USB 3.2 + 1 x USB 2.0 (via réglage BIOS) + 1 x USB Type-C
• Boutons & voyants : 1 x bouton marche, 1 x bouton reset ; LED : 1 x Power LED, 1 x HDD LED
• Watchdog : Réinitialisation système, intervalle programmable 1 à 255 secondes
• Sécurité : TPM 2.0 pris en charge
• Alimentation : Entrée DC large plage 9~36V via prise DC
• Systèmes d'exploitation : Windows 10 IoT Enterprise 64-bit ; Windows 11 IoT Enterprise LTSC 2024 ; Linux (UEFI uniquement)
• Température de fonctionnement : Sans ventilateur (TDP CPU 15W) : -20 à 60°C (avec SSD wide-temp) ; Avec ventilateur (TDP CPU 28W) : -20 à 70°C (avec SSD wide-temp)
• Température de stockage : -20 à 85°C
• Humidité relative : 5 à 95% RH (sans condensation)
• Construction : Aluminium + métal aluminium
• Fixation : Montage mural, VESA, rail DIN
• Dimensions (L x H x P) : 181,6 mm x 57 mm x 118,4 mm
• Poids : À déterminer
• Choc : Opérationnel IEC 60068-2-27 Test Ea : Half-Sine, 3G @ 11 ms, 18 chocs ±X, ±Y, ±Z (chaque axe 3 fois)
• Vibrations : Opérationnel IEC 60068-2-64 Test Fh : Random, 1 Grms @ 5–500 Hz, 30 min ; Non-opérationnel IEC 60068-2-6 Test Fc : Sweep Sine, 3 Grms @ 10–500 Hz, 30 min
• Certifications : CE, FCC Class A, RoHS, UKCA
• Liste de colisage : 1 x système EC70A-MTH ; 3 x vis pour emplacement M.2 ; 4 x vis de pied & patin en caoutchouc ; 1 x vis de mise à la terre ; 1 x câble de commutateur distant
• Pays d'origine : Taiwan
