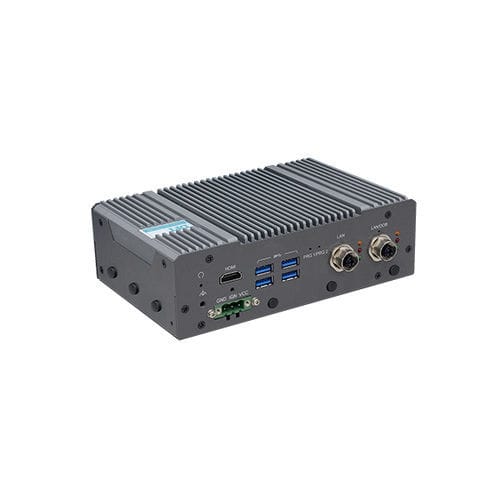

PC expansion VC700-ASL

muralembarquéIntel Atom® x7433RE

Overview

• Ordinateur embarqué compact sans ventilateur avec options CPU Intel® Atom x7000E (x7835RE, x7433RE, x7211RE)
• Plateforme certifiée ITxPT pour applications de flotte et véhicules
• Alimentation véhicule large plage (9~36V DC) avec fonction ACC/IGN
• IMU 9 axes intégrée pour détection du conducteur et gestion de flotte
• Multiples extensions : 2×Mini‑PCIe, 3×M.2 pour CAN/GNSS/LTE/5G/Wi‑Fi/stockage
• I/O robuste : 2×GbE (M12), DIO isolé 8 bits, 2×CAN, large plage de température

Key Features

• Alimentation large plage : 9~36V DC avec ignition
• Conception fanless compacte et boîtier robuste (aluminium + SPGC)
• Température de fonctionnement : -40 à 70°C
• IMU 9 axes intégrée (3A + 3G + 3M)
• Gestion Out‑of‑Band (OOB) et TPM 2.0
• Nombreuses options d'extension et de stockage (M.2, Mini‑PCIe, baies 2.5" interchangeables)

Detailed Specifications
System
Processor : Intel® Atom x7000E (Amston Lake). Options : x7835RE (8 cœurs, 1,3–3,6 GHz, 12W) ; x7433RE (4 cœurs, 1,5–3,4 GHz, 9W) ; x7211RE (2 cœurs, 1,0–3,2 GHz, 6W).
Memory : 4GB / 8GB LPDDR5‑5200 (soudé).
BIOS : AMI SPI 64 Mbit.

Graphics
Controller : Intel® HD Graphics (jusqu'à 32 EUs).
Display : 1×HDMI 1.4b (jusqu'à 4096×2160 @24Hz) ; 1×DP++ (jusqu'à 4096×2160 @24Hz).

Storage
External : Baies optionnelles 2×2.5" SATA amovibles.
Internal : eMMC 64GB ou 128GB (module amovible optionnel).

Expansion
Interfaces : 1×M.2 2230 A+E (USB2.0/PCIe) ; 1×M.2 3042/3052 B (USB3.0/USB2.0/PCIe) avec Nano SIM ; 1×M.2 2242/2280 B+M (PCIe/SATA) ; 2×Mini‑PCIe (1 half, 1 full).

Ethernet
Controller : 2×Intel i210 GbE.
Interface : 2×GbE avec connecteurs M12 X‑code.

GNSS
Support : u‑blox NEO‑M9N (GPS/QZSS/Galileo/GLONASS/BeiDou). Dead reckoning sur demande.

Sensor
IMU 9 axes (accéléromètre 3 axes, gyroscope 3 axes, magnétomètre 3 axes) pour détection véhicule/flotte et conducteur.

Front I/O

• Ethernet : 2×GbE (M12 X‑code) (une port partagé avec OOB)
• USB : 4×USB 3.2 Type‑A
• Affichage : 1×HDMI
• Boutons : Reset
• Antenne : 3×trous Fakra

Rear I/O

• Série : 2×RS‑232/422/485 (DB9‑M)
• DIO : DIO isolé 8 bits, isolation 1,5 kV (entrée 0–30 VDC)
• Affichage : 1×DP++
• Audio : Amplificateur pour haut‑parleur 10W + Line Out/Mic In 3,5 mm
• CAN : 2×CAN 2.0B (DB9‑M), prise en charge J1939 (CAN FD sur demande)
• Antenne : 2×trous Fakra

Side I/O
Emplacements antenne : 3×Fakra.

Watchdog Timer
Output & Interval : Réinitialisation système, programmable de 1 à 255 secondes.

Security
TPM : TPM 2.0 (Nuvoton).

Power
Type : Plage large 9~36 V DC avec contrôle d'allumage (ACC/IGN).
Connector : Bornier 3‑broches.

OS Support
Microsoft : Windows 10 / Windows 11.
Linux : Ubuntu 22.04.

Environment
Operating Temperature : -40 à 70°C.
Storage Temperature : -40 à 85°C.

Mechanism
Construction : Aluminium + métal SPGC.
Mounting : Fixation murale.
Dimensions (L×H×P) : 182,4 × 61,5 × 118,4 mm ; 182,4 × 93,5 × 118,4 mm (avec baies 2.5").
Color : Noir.

Standards & Certifications

• Choc : MIL‑STD‑810G Méthode 516.6 Procédure 1 (opérant/non‑opérant)
• Vibration : MIL‑STD‑810G Méthode 514.6 Catégorie 4
• Certifications : CE, FCC, E‑Mark (E24), ITxPT, RoHS, UKCA (TBD)

Country of Origin
Taiwan

Technical specifications

• Model: VC700-ASL
• Options CPU : Intel® Atom x7835RE / x7433RE / x7211RE
• Mémoire : 4GB / 8GB LPDDR5‑5200 (soudé)
• Graphiques : Intel® HD Graphics (jusqu'à 32 EUs)
• Stockage : eMMC 64/128GB ; 2×SATA 2.5" interchangeables (option)
• Expansion : 3×M.2, 2×Mini‑PCIe
• Ethernet : 2×Intel i210 GbE (M12)
• GNSS : u‑blox NEO‑M9N
• I/O : 4×USB 3.2, HDMI, DP++, 2×RS‑232/422/485, DIO isolé 8 bits
• Audio : Amplificateur pour HP 10W + Line Out/Mic In
• CAN : 2×CAN 2.0B, J1939 (CAN FD sur demande)
• Capteurs : IMU 9 axes intégré
• Alimentation : 9~36V DC avec ignition
• Temp : -40 à 70°C
• Dimensions : 182.4×61.5×118.4 mm
