Ordinateur Edge AI VC500-CMS-MXM
muralembarqué10e génération Intel® Core™

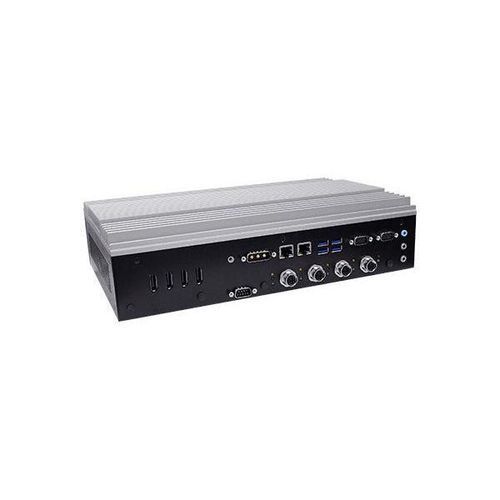

Ordinateur Edge AI - VC500-CMS-MXM - DFI - mural / embarqué / 10e génération Intel® Core™
Ordinateur Edge AI - VC500-CMS-MXM - DFI - mural / embarqué / 10e génération Intel® Core™
Ordinateur Edge AI - VC500-CMS-MXM - DFI - mural / embarqué / 10e génération Intel® Core™ - image - 2
Ordinateur Edge AI - VC500-CMS-MXM - DFI - mural / embarqué / 10e génération Intel® Core™ - image - 3
Ordinateur Edge AI - VC500-CMS-MXM - DFI - mural / embarqué / 10e génération Intel® Core™ - image - 4
Ordinateur Edge AI - VC500-CMS-MXM - DFI - mural / embarqué / 10e génération Intel® Core™ - image - 5
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de DFI

Caractéristiques

Type
Edge AI
Configuration
embarqué, mural
Processeur
Intel® Xeon® W-1270TE, 10e génération Intel® Core™, Intel® Core™ i3-10100TE, Intel® Core™ i9-10900TE, Intel® Core™ i5-10500TE, Intel® Core™ i7-10700TE, Intel® Core™ i3-10100TE
Ports
DDR4 SO-DIMM, HDMI, M.2 Key B, RS-232, Bus CAN, RS-485, WiFi, RS-422, RJ45, M.2 Key M, MXM, 5G, RAID, M.2 Key E, Bluetooth, Mini PCIe, USB 3.1, dual sim, SATA, M.2
Système d'exploitation
Linux® Ubuntu™, Windows 10 IoT Enterprise, Windows 11 IoT Enterprise
Niveau de protection
MIL-STD-810G
Autres caractéristiques
SSD, PoE, HDD

Description

Présentation du produit
  • Système embarqué Edge AI sans ventilateur haute performance
  • Prise en charge des processeurs Intel® Xeon/Core™/Pentium/Celeron de 10e génération
  • 4x M12/RJ45 802.11af PoE ou 2x 10G SFP+ Ports
  • Prise en charge du module GPU MXM avec quatre ports d'affichage
  • 1 emplacement miniPCIe et 4 emplacements M.2 pour bus CAN/LTE/5G/WiFi/modules de stockage
  • Prise en charge du module M.2 B key 3042/3052 5G-NR avec double SIM
  • Support de gestion OOB sur demande
  • 15 ans de support du cycle de vie du CPU jusqu'au T1' 34 (basé sur la feuille de route Intel IOTG)
Caractéristiques
  • Conception sans ventilateur
  • Mini PCIe
  • Expansion multiple
  • 15 ans de support du cycle de vie du CPU
  • DDR4
  • Voltage large : 9~48V DC-in
Certifications
  • Certification FCC
  • Certification E-Mark (E24)
Caractéristiques du système
  • Processeur: Processeurs Intel® Xeon/Core™/Pentium/Celeron de 10e génération, socket LGA 1200 - Intel® Xeon-1270TE (8 cœurs, 16M Cache, jusqu'à 2.0/4.4 GHz) ; 35W - Intel® Core™ i9-10900TE (10 cœurs, 20M Cache, jusqu'à 1.8/4.5 GHz) ; 35W - Intel® Core™ i7-10700TE (8 cœurs, 16M Cache, jusqu'à 2.0/4.4 GHz) ; 35W - Intel® Core™ i5-10500TE (6 cœurs, 12M Cache, jusqu'à 2.3/3.7 GHz) ; 35W - Intel® Core™ i3-10100TE (4 cœurs, 6M Cache, jusqu'à 2,3/3.6 GHz) ; 35W
  • Chipset: Intel® Q470E/W480E Chipset
  • Mémoire: Deux emplacements SO-DIMM (type horizontal) avec support anti-vibration, SDRAM DDR4 2933/2666/2400/2133 à double canal, jusqu'à 64 Go, prise en charge ECC pour le processeur Xeon-1270TE uniquement
  • BIOS: AMI SPI 256Mbit
Graphique
  • Contrôleur: Processeur Intel® intégré ou module MXM indépendant par sélection du BIOS
  • Affichage: 4 x ports d'affichage avec trous de verrouillage du MXM, 1 x port combo HDMI et 2 x ports DP++ du CPU
  • Modules MXM compatibles: Modules MXM de type A ou B : RTX A2000, RTX3000, A500, A1000
Stockage
  • Externe: 2 x baies de lecteur SATA 2,5" permutables avec verrouillage sur le panneau arrière, supporte RAID 0/1
  • Interne: 1 x M.2 2280 M Key slot, supporte les périphériques 2242, 2260 & 2280, PCIe x4 & signal SATA, supporte la fonction de démarrage
  • Interface: SATA
Audio
  • Codec audio: ALC 888
  • Interface: 1 x Mic-in, 1 x Line-in
Ethernet
  • Contrôleur: 1 x Intel® i219LM avec support iAMT11.0 (Core i7/i5 uniquement), 1 x Intel® i210IT
Voyants DEL
  • 1 x Activité de stockage (rouge)
  • 1 x Alimentation (vert)
  • 2 x Usage général programmable (vert, bleu)
Entrée/sortie avant
  • 2 x ports RJ45 GbE
  • 1 x ports DB-9 RS232 (COM 5)
  • 4 x USB 3.1 Gen2
  • 1 x Line-out, 1 x Mic-in et 1x Line-in avec prises audio de 3.5mm audio jacks
  • 2 x port DIO isolé par 2 x connecteurs DB-15 femelles (8bit DI & 8 bit DO avec isolation 2KV)
  • 2 x trous d'antenne
  • W3 3 pin connector (DC in)
  • Port RJ45 optionnel pour la gestion OOB
  • 4 x 802.11af PoE sur connecteurs RJ45 ou M12 codés en X, max 15,4W (côté PSE) ou 2 x ports fibre 10G sur cage SFP+ basés sur le contrôleur Ethernet Intel X710-BM2
Entrée/sortie arrière
  • 4 x ports DB-9 RS232/422/485 par sélection du BIOS (COM 1/2/3/4)
  • 4 x USB 3.1 Gen2
  • 4 x ports d'affichage avec trous de verrouillage du MXM
  • 1 x port combiné DP++/HDMI et 2 x ports DP++ du CPU
  • 1 x bouton d'alimentation
  • 1 x bouton de réinitialisation
  • interrupteur à distance à 2 broches
  • 2 x trous d'antenne
  • 3 x emplacements SIM accessibles avec support de couverture
  • 2 x ports DB-9 pour bus CAN (en option)
E/S latérales
  • 2 x trous d'antenne sur le côté droit
  • 2 x trous d'antenne sur le côté gauche
E/S internes
  • 1 x 2x5 pin block header for RS232
  • 1 x mini PCIe slot with SIM holder on faceplate (Supports WiFi/BT/LTE or CAN bus module)
  • Total 3 x M.2 1 x 2230 E-key (PCIe x1 & USB2.0)
  • 1 x 3042/3052 B-Key (USB3.0 & PCIex1) avec double emplacement SIM sur la faceplate
  • 1 x 2242/2280 M-Key-slot (PCIe gen3 x4 & SATA) supportant la mémoire Intel® Optane (les deux M10 et H10) et NVMe
Cooling
  • Refroidissement passif par défaut
  • Refroidissement par ventilateur en option sur demande
Sécurité
  • Prise en charge dTPM2.0 par défaut (désactivé par le réglage du BIOS)
  • FTPM2.0 en option
Moniteur matériel
  • Accéléromètre femto à 3 axes
  • Échelle ±2g/±4g/±8g/±16g sélectionnable par l'utilisateur
  • Détection d'orientation 6D/4D, détection de chute libre, détection de mouvement, réveil et retour à l'état de veille
Alimentation
  • Connecteur 3 broches 3W3
  • Gamme étendue 9~50VDC avec gestion de l'alimentation (délai marche/arrêt) et allumage
Système d'exploitation supporté
  • Windows 10 IoT Enterprise RS5
  • Windows 11 IoT Enterprise LTSC SW
  • Ubuntu Linux 20.04
Environnement
  • Température de fonctionnement : -20°C à 60°C (sans turbo boost ni étranglement prévu)
  • Température de stockage : -40°C à 85°C
  • Humidité relative : 10 % à 95 % (sans condensation)
Mécanisme
  • Construction : Métal + Aluminium
  • Montage : Montage mural
  • Dimensions (L x H x P) : 346mm x 87.55 mm x 221mm
  • Poids : 6.95 Kg
  • Couleur : Noir et Argent
Normes et certifications
  • Chocs : MIL-STD-810G Méthode 516.6, Procédure 1, OP:10G 11ms, Non-OP : 40G 11ms (Test par SSD, HDD n'est pas pris en charge)
  • Vibrations : MIL-STD-810G Méthode 514.6C-3, Catégorie 4 Véhicule à roues composite Tableau 514.6C-VI
  • Certifications : FCC, E-Mark
Liste d'emballage
  • 1 Unité de système VC500-CMS-MXM
  • 1 Connecteur d'alimentation
  • 1 Support de montage
  • 1 Câble adaptateur 3W3
Pays d'origine
  • Taïwan
Informations sur les commandes
  • VC500-CMS-MXM-10G-Q: Intel® Q470E Chipset, 8 USB 3.1, 1 DI, 1 DO, 2 10GLAN, 1 slot MXM, Alimentation : 3pin 3W3 connector
  • V500-CMS-MXM-POE-Q : Intel® Q470E Chipset, 8 USB 3.1, 1 DI, 1 DO, 4 (RJ45) POE, 1 emplacement MXM, Alimentation : connecteur 3 broches 3W3
  • V500-CMS-A1000-POE-Q-i70 : Intel® Core™ i7-10700TE, Intel® Q470E Chipset, 8 USB 3.1, 1 DI, 1 DO, 4 (RJ45) POE, 1 emplacement MXM-A1000, Alimentation : connecteur 3 broches 3W3
Eléments optionnels
  • SDD 2,5" : 1 To/512 Go/256 Go/128 Go MLC, -40 à 85 °C, RoHS
  • M.2 SATA SSD : 64Go/128Go/256Go/512Go, M.2 2280 SSD, SATA3 B+M Key, MLC, Wide Temp.
  • Mémoire : 4Go/8Go DDR4 2666Mhz SO-DIMM, -40 à 85°C
  • Kit de module WiFi/BT : Module WiFi/Bluetooth AP12356, antenne *2, câbles SMA 200mm*2, support Mini PCIe, vis
  • Kit de module LTE : Module Quectel EG25GGB CAT4 miniPCIe, antenne*2, câbles SMA 300mm*2
  • Kit de module 5G : Module SIM8202G-M2 M.2, antenne*4, câbles SMA 184mm *4
  • Câble M12 : câble PoE M12 codé en X à 8 broches vers RJ45
  • Module de bus CAN : MPE-CAN2 MiniPCIe Full CAN Module Card Assembly
  • Câble d'interrupteur d'alimentation : 3W3 vers bornier 2*4P/4.2mm, L=250 & 300mm avec bouton d'allumage
  • Adaptateur d'alimentation : 330W, GST360A, Entrée : 85~264V, Sortie : 12V/27.5A, 220x95x46mm, L=1000mm, C8P, LV6, 62368-1, GST360A12-C8P(MEAN WELL)RoHS
Caractéristiques techniques (résumé)
  • Processeur : 10th Gen Intel® Xeon/Core™/Pentium/Celeron, LGA 1200
  • Chipset : Intel® Q470E/W480E
  • Mémoire : Jusqu'à 64 Go DDR4, support ECC (Xeon uniquement)
  • Stockage : 2 x 2,5" SATA, 1 x M.2 2280 M Key
  • Expansion : 1 x miniPCIe, 4 x M.2 slots
  • Affichage : 4 x DP (MXM), 1 x HDMI/2 x DP++ (CPU)
  • Ethernet : 4 x PoE ou 2 x 10G SFP+
  • Température de fonctionnement : -20°C à 60°C
  • Certifications : FCC, E-Mark
  • Dimensions : 346mm x 87.55 mm x 221mm
  • Poids : 6.95 Kg

---

Ceci est une traduction automatique  (voir l’original en anglais)
