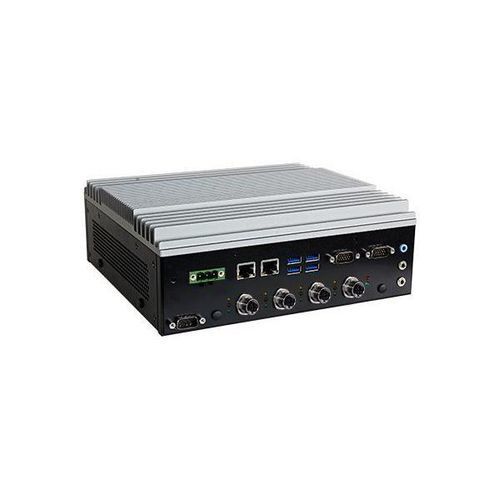

Ordinateur expansion VC500-CMS

muralembarqué10e génération Intel® Core™

Présentation du produit

• Système embarqué sans ventilateur haute performance
• Prise en charge des processeurs Intel® Xeon/Core™/Pentium/Celeron de 10e génération
• 4 x PoE ou 2 x 10G SFP+ Ports
• 1 emplacement miniPCIe et 4 emplacements M.2 pour bus CAN/LTE/5G/WiFi/modules de stockage
• 2KV isolés 16bits DIO ports
• Supporte M.2 B key 3042/3052 5G-NR module avec double SIM
• OOB management support on request
• 15-Year CPU Life Cycle Support Until Q1' 34 (Based on Intel IOTG Roadmap)

Caractéristiques principales

• Température ambiante : -20~70°C
• Conception sans ventilateur
• Mini PCIe
• Expansion multiple
• 15 ans de support du cycle de vie du CPU
• DDR4
• Triple affichage indépendant
• Tension large : 9~48V DC-in

Certifications

• Certification RoHS
• CE
• FCC
• UKCA
• E-Mark (E24)

Spécifications techniques

• Processeur: Processeurs Intel® Xeon/Core™/Pentium/Celeron de 10e génération, socket LGA 1200. Les options incluent Xeon-1270TE, Core™ i9-10900TE, i7-10700TE, i5-10500TE, i3-10100TE, Pentium® G6400TE, Celeron® G5900TE.
• Chipset: Intel® Q470E, W480E, ou H420E Chipset selon le modèle.
• Mémoire: Deux emplacements SO-DIMM (type horizontal) avec support anti-vibration. SDRAM DDR4 2933/2666/2400/2133 à double canal, jusqu'à 64 Go. Prise en charge ECC pour le processeur Xeon-1270TE uniquement.
• BIOS: AMI SPI 256Mbit
• Graphique: Intel® UHD Graphics 630 (intégré au processeur). Caractéristiques : OpenGL 4.5, DirectX 12, OpenCL 2.1. Décodage HW : AVC/H.264, MPEG2, VC1/WMV9, JPEG/MJPEG, HEVC/H265, VP8, VP9. HW Encode : AVC/H.264, MPEG2, JPEG, HEVC/H265, VP8, VP9. Affichage : Support DP++/DP 1.4, résolution jusqu'à 4096x2304 @60Hz pour DP, 1 x HDMI avec trou de verrouillage, 2 x ports DP avec trou de verrouillage. Triple affichage : 1 HDMI + 2 DP++.
• Stockage: Externe : 2 baies de disque SATA 2,5" permutables avec verrouillage sur le panneau arrière, supporte le RAID 0/1. Interne : 1 x M.2 2280 M Key slot, supporte les périphériques 2242, 2260 & 2280 et NVME SSD, PCIe x4 & signal SATA, supporte la fonction boot up.
• Audio: Realtek ALC888. Interface : 1 x Mic-in et 1 x Line-in (avant), 1 x Line-out, 1 x Mic-in et 1 x Line-in avec prises audio de 3,5 mm (E/S avant).
• Ethernet: 1 x Intel® i219LM avec support iAMT11.0 (Core i7/i5 uniquement), 1 x Intel® i210IT. E/S avant : 2 ports RJ45 GbE.
• Voyants DEL: 1 x activité de stockage (rouge), 1 x état de l'alimentation (jaune), 2 x usage général programmable (vert, bleu).
• E/S avant: Ethernet : 2 ports RJ45 GbE. Série : 1 x DB-9 RS232 ports (COM 5). USB : 4 x USB 3.1 Gen2 (Q470E/W480E), 2 x USB 3.1 Gen2 (H420E). Audio : 1 x sortie ligne, 1 x entrée micro et 1 x entrée ligne avec prises audio de 3,5 mm. DIO : 2 x port DIO isolé par 2 x connecteurs femelles DB-15 (Q470E/W480E), supporte 8bit DI & 8 bit DO avec une isolation de 2KV. Antenne : 2 trous d'antenne. Entrée DC : connecteur de bloc terminal à 3 broches. OOB : Port RJ45 optionnel pour la gestion OOB. PoE/10G : 4x 802.11af PoE ports à RJ45 ou M12 X-coded connecteurs, max 15.4W (côté PSE) ou 2x 10G ports fibre à SFP+ cage basée sur Intel X710-BM2 Ethernet controller (Q470E/W480E).
• Rear I/O: Serial : 4 x ports DB-9 RS232/422/485 par sélection du BIOS (COM 1/2/3/4). USB : 4 x USB 3.1 Gen2. Affichage : 2 ports DP++, 1 port HDMI. Boutons : 1 x bouton d'alimentation, 1 x bouton de réinitialisation. Interrupteur : interrupteur à distance à 2 broches. Antenne : 2 trous d'antenne. SIM : 3 emplacements SIM accessibles avec support de couverture. CANBus : 2 x ports DB-9 pour le bus CAN (en option).
• Entrée/sortie latérale: Trou d'antenne : 2 x trous d'antenne sur le côté droit, 2 x trous d'antenne sur le côté gauche.
• Entrée/sortie interne: Sérielle : 1 x 2x5 pin block header pour RS232. Mini PCIe : 1 x emplacement mini PCIe avec support SIM sur la plaque frontale, prend en charge les modules WiFi/BT/LTE ou bus CAN. M.2 : Total 3 x M.2 (1 x 2230 E-key slot (PCIe x1 & USB2.0), 1 x 3042/3052 B-key (USB3.0 & PCIex1) avec double emplacement SIM sur la plaque frontale, 1 x 2242/2280 M-Key-slot (PCIe gen3 x4 & SATA) supportant la mémoire Intel® Optane et NVMe).
• Refroidissement: Refroidissement passif (sans ventilateur)
• Sécurité: Prend en charge dTPM2.0 par défaut (désactivé par le réglage du BIOS), fTPM2.0 en option (Q470E/W480E).
• Moniteur matériel: Accéléromètre femto à 3 axes, échelle ±2g/±4g/±8g/±16g sélectionnable par l'utilisateur, détection d'orientation 6D/4D, détection de chute libre, détection de mouvement, mise en veille et retour en veille.
• Alimentation: Type : connecteur 3 broches 3W3 (Q470E/W480E), bloc terminal 3 broches (H420E). Alimentation : Large plage 9~50VDC avec gestion de l'alimentation (délai de mise en marche/arrêt) et allumage.
• SupportOS: Microsoft : Windows 10 IoT Enterprise RS5, Windows 11 IoT Enterprise LTSC SW. Linux : Ubuntu Linux 20.04.
• Environnement: Température de fonctionnement : -20°C à 70°C (sans turbo boost ni étranglement prévu). Température de stockage : -40°C à 85°C. Humidité relative : 10% à 95% (sans condensation).
• Mécanisme: Construction : Métal + aluminium. Montage : Montage mural. Dimensions (L x H x P) : 235 x 87,5 x 221 mm (support de montage exclu). Poids : 5,5 kg. Couleur : noir et argent.
• Normes et certifications: Chocs : MIL-STD-810G Méthode 516.6, Procédure 1, OP:10G 11ms, Non-OP : 40G 11ms (Testé par SSD, HDD n'est pas pris en charge). Vibration : MIL-STD-810G Méthode 514.6C-3, Catégorie 4 Véhicule à roues composite Tableau 514.6C-VI. Certifications : FCC, E-Mark (E24), CE, RoHS, UKCA.
• Liste d'emballage: 1 unité de système VC500-CMS, 1 connecteur d'alimentation, 1 support de montage, 1 câble adaptateur 3W3.
• Pays d'origine: Taïwan

Informations pour les commandes Nom du modèle | Numéro de pièce | Description VC500-CMS-POEM12-Q | 750-VC50000-000G | Q470E, 8 USB 3.1, 1 DI, 1 DO, 4 (M12) POE, Alimentation : connecteur 3 broches 3W3 VC500-CMS-10G-Q | 750-VC50000-100G | Q470E, 8 USB 3.1, 1 DI, 1 DO, 2 10GLAN, Alimentation : connecteur 3 broches 3W3 VC500-CMS-POE-Q | 750-VC50000-210G | Q470E, 8 USB 3.1, 1 DI, 1 DO, 4 (RJ45) POE, Alimentation : connecteur 3 broches 3W3 VC500-CMS-H | 750-VC50000-310G | H420E, 6 USB 3.1, alimentation : bloc terminal à 3 broches VC500-CMS-10G-W-X127 | 750-VC50000-600G | Xeon-1270TE, W480E, 8 USB 3.1, 1 DI, 1 DO, 2 10GLAN, Alimentation : bornier 3 broches VC500-CMS-Q | 750-VC50000-700G | Q470E, 8 USB 3.1, 1 DI, 1 DO, Alimentation : bornier à 3 broches Articles en option 2.sSD 5", SSD M.2 SATA, Mémoire, Kit module WiFi/BT, Kit module LTE, Kit module 5G, Câble M12, Module bus CAN, Câble interrupteur d'alimentation, Adaptateur d'alimentation Caractéristiques / Spécifications techniques

• Système embarqué sans ventilateur
• Support Intel® Xeon/Core™/Pentium/Celeron 10e génération
• DDR4 jusqu'à 64 Go
• Multiples options PoE/10G SFP+
• Support large de température et de tension
• Multiples slots d'extension (miniPCIe, M.2)
• Triple affichage indépendant
• Certifications complètes (RoHS, CE, FCC, UKCA, E-Mark)
• Support du cycle de vie
