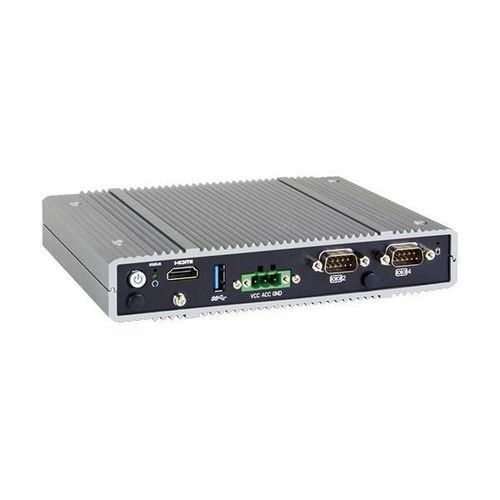

Ordinateur box VC230-BT

mobilemuralsur rail DIN

Présentation du produit

• Ordinateur embarqué antivibrations et sans ventilateur
• Prise en charge de la fonction d'allumage différé
• 1 mSATA, eMMC (en option), microSD (en option)
• Prise en charge des applications Wi-Fi, 3G et GPRS
• 15 ans de prise en charge du cycle de vie du processeur jusqu'au 4e trimestre 28 (sur la base de la feuille de route IOTG d'Intel)

Caractéristiques

• Température ambiante : -20~60°C
• Tension ambiante : 9~36V DC-in
• Conception sans ventilateur
• Mémoire ECC
• DDR3L

Certifications

• Certification RoHS
• CE
• FCC
• E-Mark (E13)

Détails du produit

• Système véhicule tout compris : Sans ventilateur, construit sur des processeurs Intel Atom® E3800, E/S riches, excellente dissipation thermique, résistance aux chocs, fiable dans les environnements extrêmes.
• Synchronisation des données en temps réel : Plusieurs emplacements Mini PCIe prenant en charge 3G/4G, Wi-Fi, Bluetooth, GPS, bus CAN ; adapté à la télématique mobile, à la gestion de flotte, à la navigation et à l'intégration de capteurs.
• Fiabilité à toute heure du jour et de la nuit : Fonctionne de manière fiable de -20°C à 60°C pour les applications embarquées dans des conditions difficiles.
• Une abondance d'E/S : 2 ports GbE, 1 VGA, 1 HDMI, 5 USB, 3 ports COM/DIO pour diverses applications IoV.
• Protection contre les surtensions : Entrée à large tension (9~36V DC), gestion de l'alimentation dans le véhicule avec mise sous tension/hors tension retardée pour la sécurité.
• Protection certifiée contre les chocs : Certifié E13 et MIL-STD-810G pour la protection contre les chocs, robuste pour les véhicules intelligents/connectés.

Caractéristiques techniques

• Système
  • Processeur : Processeur Intel Atom® série E3800, BGA 1170 ; E3845 (Quad Core, 2M Cache, 1.91GHz, 10W), E3825 (Dual Core, 1M Cache, 1.33GHz, 6W)
  • Mémoire : 4GB/2GB ECC Memory Onboard ; Single Channel DDR3L 1333MHz (-E45), 1066MHz (-E25)
  • BIOS : AMI SPI 64Mbit
• Graphique
• Contrôleur : Intel® HD Graphics
• Affichage : 1 x VGA, 1 x HDMI ; HDMI jusqu'à 1920x1080 @ 60Hz, VGA jusqu'à 2560x1600 @ 60Hz
• Deux écrans : VGA + HDMI

Stockage

• 4GB/8GB/16GB/32GB eMMC Onboard (disponible sur demande)

Expansion

• 1 x Mini PCIe pleine taille (PCIe/USB/3G/GPRS/CAN-Bus)
• 1 x Mini PCIe pleine taille (SATA)
• 1 x Demi-PCIe (PCIe/USB/3G/GPRS/CAN-Bus)
• 1 x Mini PCIe pleine taille (SATA)
• 1 x Demi-PCIe (PCIe/USB/3G/GPRS/CAN-Bus)
• 1 x Mini PCIe pleine taille (SATA)taille Mini PCIe (PCIe/USB/LPC)
• 1 x SIM
• 1 x microSD (disponible sur demande)

Ethernet

• 2 x Intel® I210AT PCIe (10/100/1000Mbps)

LED

• 1 x LED d'état
• 1 x LED HDD

Entrée/sortie frontale

• 2 x RS-232/422/485 (DB-9) (une prend en charge DIO 8 bits ou CAN-Bus)
• 1 x USB 3.0 (type A)
• 1 x HDMI
• 1 x bouton d'alimentation
• 1 x bouton de réinitialisation
• 2 x trou d'antenne pour module Wi-Fi

E/S arrière

• 2 x GbE (RJ-45)
• 1 x RS-232/422/485 (DB-9)
• 4 x USB 2.0 (type A)
• 1 x VGA
• 1 x Sortie ligne (disponible sur demande)
• 1 x Trou d'antenne pour module Wi-Fi

Temporisateur de chien de garde

• Réinitialisation du système, Programmable par logiciel de 1 à 255 secondes

Alimentation

• Gamme étendue 9~36V
• La gestion de l'alimentation à bord du véhicule comprend la mise en marche et l'arrêt de l'allumage et le contrôle du délai de mise en marche et d'arrêt du système
• Bornier à 3 broches (VCC/IGN/GND)

Support de système d'exploitation

• Windows 7, WES 7, Windows 8, WES 8, Windows 8.1, Linux (distribution disponible sur demande), Windows 10 (disponible sur demande)

Environnement

• Température de fonctionnement : -20 à 60°C
• Température de stockage : -40 à 85°C

Mécanisme

• Construction : Aluminium + aluminium métallique
• Montage : Montage sur rail mural/VESA/DIN (disponible sur demande)
• Dimensions : 180 mm x 33 mm x 121,2 mm (L x H x P)
• Poids : 800 g

Normes et certifications

• Chocs : Onde demi-sinusoïdale 15G, 11ms, 3 chocs par axe
• Vibrations : MIL-STD 810G 514.5C-II
• Certifications : CE, FCC Classe A, RoHS, E-Mark (E13)

Pays d'origine

• Taïwan

Informations relatives à la commande Nom du modèle : VC230-BT3051-252, Part Number : 750-EC7000-E00G, Description : Sans ventilateur, Intel Atom E3825, 2 LAN, 1 HDMI, 1 VGA, 3 COM, 5 USB, 2GB DDR3L memory down, RoHS Nom du modèle : VC230-BT3051-454, Part Number : 750-EC7000-F00G, Description : Sans ventilateur, Intel Atom E3845, 2 LAN, 1 HDMI, 1 VGA, 3 COM, 5 USB, 4Go DDR3L memory down, RoHS Articles en option

• 64GB/32GB/16GB/8GB cartes mSATA
• Kit Wi-Fi
• Cordon d'alimentation (USA/EUR/CH)
• Adaptateur de courant 60W (12V/5A ou 19V/3.15A)
• Kit de montage mural
• Kit de montage VESA
• Câble d'interrupteur (câble d'adaptateur de courant avec interrupteur d'allumage)
