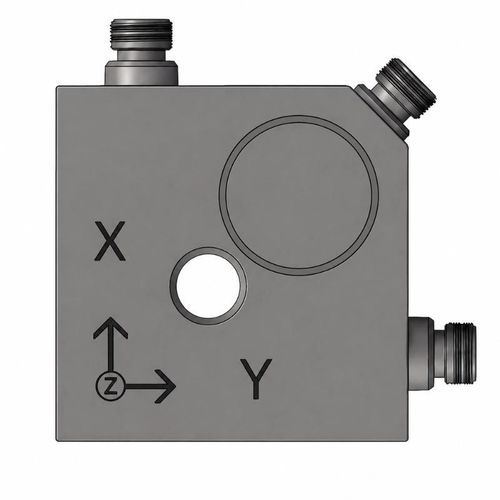

Accéléromètre triaxial BBVM-3XS1000

piézoélectriqueIEPEà cisaillement

Aperçu du produit
Le BBVM-3XS1000 est un accéléromètre piézoélectrique tri-axial IEPE conçu pour la mesure simultanée de l'accélération vibratoire selon les axes X, Y et Z sur machines industrielles et éléments structurels. Ses éléments sensibles en céramique piézoélectrique de type planar-shear et son boîtier en acier inoxydable permettent une surveillance multidirectionnelle fiable. Le BBVM-3XS1000 présente une sensibilité nominale de 1 000 mV/g, une plage de mesure ±5 g et une réponse en fréquence de 0,5–5 000 Hz. L'étage d'adaptation IEPE intégré, la faible sortie bruitée et la transmission du signal jusqu'à 300 m facilitent l'intégration dans des systèmes de surveillance d'état et d'essais vibratoires.

Caractéristiques clés

• Mesure simultanée de l'accélération vibratoire sur trois axes (X, Y, Z)
• Conditionnement de signal IEPE intégré pour connexion directe aux systèmes d'acquisition
• Haute sensibilité : 1 000 mV/g (BBVM-3XS1000) avec plage ±5 g
• Large bande passante : 0,5–5 000 Hz
• Faible bruit de sortie pour une meilleure résolution de mesure
• Distance de transmission du signal jusqu'à 300 m
• Conception planar-shear en boîtier inoxydable
• Sortie latérale indépendante pour chaque axe (3 × M5)

Options de sensibilité et plages de mesure disponibles

• BBVM-3XS10 — 10 mV/g — ±500 g
• BBVM-3XS50 — 50 mV/g — ±100 g
• BBVM-3XS100 — 100 mV/g — ±50 g
• BBVM-3XS500 — 500 mV/g — ±10 g
• BBVM-3XS1000 — 1 000 mV/g — ±5 g

Spécifications de performance

• Mesure : Accélération vibratoire
• Nombre d'axes : 3 (X, Y, Z)
• Réponse en fréquence : 0,5–5 000 Hz
• Fréquence de résonance montée : ≈20 kHz
• Sensibilité transversale : ±5 % (typ.)
• Choc maximal : 1 000 g
• Bruit de sortie : typ. <100 μg RMS

Spécifications électriques

• Type de capteur : IEPE
• Tension d'alimentation : 18–30 VDC
• Condition de fonctionnement typique : 24 VDC, 4 mA
• Tension de polarisation : 8–12 V
• Impédance de sortie : <100 Ω (typ.)
• Distance maximale de transmission : jusqu'à 300 m
• Configuration de sortie : sortie latérale indépendante par axe
• Connexions de sortie : 3 × M5

Spécifications mécaniques et environnementales

• Matériau sensible : céramique piézoélectrique
• Conception interne : planar-shear
• Matériau du boîtier : acier inoxydable
• Dimensions : 29 × 29 × 17 mm
• Masse : 96 g
• Orifice de fixation central : Ø5,2 mm traversant
• Trous filetés axe X/Y : 2 × M5
• Couple de montage M5 : 20–30 kgf·cm (env. 2,0–3,0 N·m)
• Température de fonctionnement : -40 à +120 °C

Accessoires standard

• Certificat capteur avec courbe de réponse en fréquence
• Trois câbles de sortie standard de 1,5 m
• Un boulon de liaison M5
• Boîte d'emballage produit

Accessoires de montage optionnels

• Base de fixation magnétique
• Base de fixation isolée

Applications typiques

• Surveillance vibratoire tri-axiale de machines industrielles
• Mesure des vibrations sur carters de machines et éléments structurels
• Surveillance de l'état des équipements et diagnostic de pannes
• Essais vibratoires multidirectionnels en laboratoire et sur site

Caractéristiques / Spécifications techniques

• Modèle : BBVM-3XS1000
• Fabricant / Marque : Deep-Minds Ultrasonic
• Type de capteur : IEPE piézoélectrique (planar-shear)
• Sensibilité (BBVM-3XS1000) : 1 000 mV/g
• Plage de mesure (BBVM-3XS1000) : ±5 g
• Réponse en fréquence : 0,5–5 000 Hz
• Nombre d'axes : 3 (X, Y, Z)
• Fréquence de résonance montée : ≈20 kHz
• Sensibilité transversale : ±5 %
• Choc maximal : 1 000 g
• Bruit de sortie : typ. <100 μg RMS
• Tension d'alimentation : 18–30 VDC
• Condition typique : 24 VDC, 4 mA
• Tension de polarisation : 8–12 V
• Impédance de sortie : <100 Ω (typ.)
• Distance maximale de transmission : 300 m
• Connexions de sortie : 3 × M5 (sortie latérale indépendante pour chaque axe)
• Dimensions : 29 × 29 × 17 mm
• Poids : 96 g
• Matériau du boîtier : acier inoxydable
• Matériau sensible : céramique piézoélectrique
• Orifice central : Ø5,2 mm traversant
• Trous filetés X/Y : 2 × M5
• Couple de montage M5 : 20–30 kgf·cm (env. 2,0–3,0 N·m)
• Température de fonctionnement : -40 à +120 °C
• Accessoires inclus : certificat capteur avec courbe de réponse ; trois câbles de sortie de 1,5 m ; un boulon M5 ; boîte d'emballage
