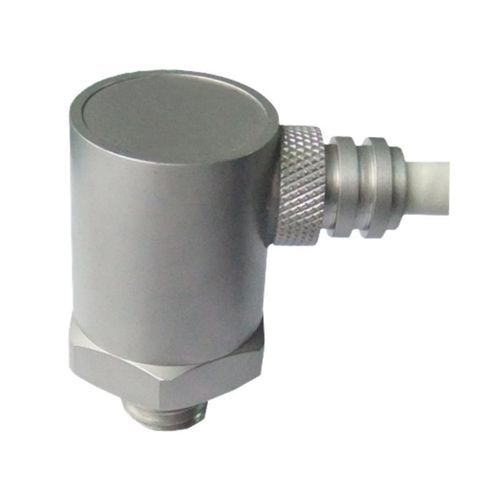

Accéléromètre 1 axe BBVM-TS100

piézoélectriqueIEPEà cisaillement

Présentation
Le BBVM-TS100 combine la mesure d'accélération piézoélectrique IEPE et la mesure de température dans un boîtier en acier inoxydable, ce qui permet de collecter les données de vibration et de température depuis le même point de montage. Il intègre un élément sensible PZT-5, une conception en mode cisaillement et un câble blindé intégré à cinq conducteurs. Le capteur convient à la surveillance d'état et à la maintenance prédictive des moteurs, paliers, pompes, ventilateurs et autres équipements industriels.

Principales caractéristiques

• Mesure simultanée de l'accélération (vibrations) et de la température
• Sensibilité en accélération : 100 mV/g (±5% à 20 ±5 °C)
• Plage de mesure d'accélération : 50 g
• Réponse en fréquence : 1–8 000 Hz
• Options d'élément de température : PT100 ou DS18B20
• Câble blindé intégré à cinq conducteurs (1 m RVVP fourni)
• Boîtier en acier inoxydable, montage M12

Éléments de température disponibles

• PT100 — Élément de température à résistance en platine
• DS18B20 — Élément de température numérique

Spécifications d'accélération

• Mesure — Accélération vibratoire
• Sensibilité axiale — 100 mV/g, ±5% à 20 ±5 °C
• Plage de mesure d'accélération — 50 g
• Réponse en fréquence — 1–8 000 Hz
• Fréquence de résonance montée — >30 kHz
• Sensibilité transversale — ≤5%
• Polarité — Positive pour une accélération dirigée de la base de montage vers le capteur
• Impédance de sortie — <100 Ω
• Tension de polarisation continue — 12 ±2 VDC
• Signal de sortie maximal — ≤5 V crête
• Bruit — <4 mg (1–20 kHz)
• Limite de choc — 3 000 g
• Sensibilité à la contrainte de base — 0,2 mg/με
• Sensibilité aux variations de température transitoires — 8 mg/°C à 0,3 Hz
• Sensibilité électromagnétique — 1 g/T

Spécifications électriques — voie accélération

• Type de capteur — IEPE
• Alimentation en courant constant — 2–10 mA
• Tension d'alimentation — 18–28 VDC

Spécifications température

• Élément de température — PT100 ou DS18B20
• Plage de mesure de température — −55 à +125 °C
• Alimentation voie température — 4–30 VDC
• Précision température — ±1 °C
• Linéarité température — ±0,5 °C

Caractéristiques mécaniques et environnementales

• Matériau sensible accélération — Céramique PZT-5
• Conception de détection — Mode cisaillement
• Matériau du boîtier — Acier inoxydable
• Masse — Environ 65 g (hors câble)
• Filetage de montage — M12
• Sortie — Câble blindé intégré à cinq conducteurs
• Température de fonctionnement (voie accélération) — −40 à +120 °C

Câblage

• Orange — Alimentation courant constant IEPE et sortie signal accélération
• Vert — Masse voie accélération
• Jaune — Alimentation positive voie température, 5 VDC
• Marron — Masse alimentation voie température
• Bleu — Sortie signal température
• Blindage — Relié au boîtier du capteur

Accessoires standard

• Certificat du capteur avec données d'étalonnage
• Un câble RVVP blindé cinq conducteurs de 1 m avec terminaison libre à l'extrémité distante

Applications typiques

• Surveillance combinée vibration et température des moteurs et paliers
• Surveillance d'état des pompes, ventilateurs et boîtes de vitesses
• Maintenance prédictive d'équipements industriels
• Systèmes de diagnostic de défauts multi-paramètres

Caractéristiques techniques

• Modèle : BBVM-TS100
• Type de capteur (accélération) : IEPE piézoélectrique (PZT-5)
• Conception : Détection en mode cisaillement
• Sensibilité axiale : 100 mV/g ±5% (20 ±5 °C)
• Plage d'accélération : 50 g
• Réponse en fréquence : 1–8 000 Hz
• Fréquence de résonance montée : >30 kHz
• Sensibilité transversale : ≤5%
• Polarité : Positive depuis la base de montage vers le capteur
• Impédance de sortie : <100 Ω
• Tension de polarisation continue : 12 ±2 VDC
• Signal de sortie maximal : ≤5 V crête
• Bruit : <4 mg (1–20 kHz)
• Limite de choc : 3 000 g
• Sensibilité à la contrainte de base : 0,2 mg/με
• Sensibilité transitoire température : 8 mg/°C à 0,3 Hz
• Sensibilité électromagnétique : 1 g/T
• Excitation voie accélération : Courant constant 2–10 mA
• Tension d'alimentation voie accélération : 18–28 VDC
• Options élément température : PT100 ou DS18B20
• Plage de température : −55 à +125 °C
• Alimentation voie température : 4–30 VDC
• Précision température : ±1 °C
• Linéarité température : ±0,5 °C
• Matériau du boîtier : Acier inoxydable
• Filetage de montage : M12
• Poids : ~65 g (hors câble)
• Câble de sortie : Câble blindé intégré à cinq conducteurs (1 m RVVP inclus)
• Température de fonctionnement (voie accélération) : −40 à +120 °C
