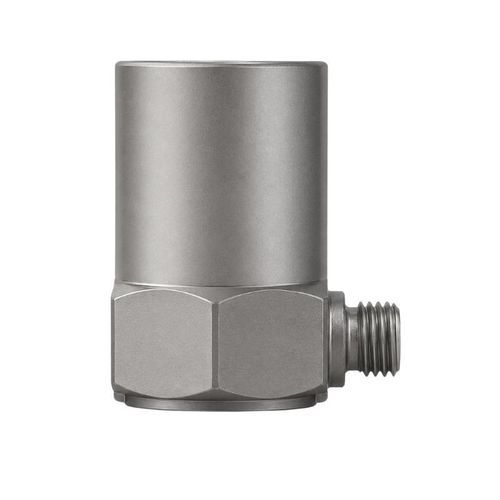

Accéléromètre à axe unique BBVM-RS100

piézoélectriqueIEPEà cisaillement

Présentation produit
Le BBVM-RS100 est un accéléromètre piézoélectrique monophasé IEPE avec sortie latérale, conçu pour les mesures de vibration lorsque la hauteur utile est limitée ou lorsque le câble doit courir parallèlement à la surface de montage. Il intègre un élément sensible en céramique piézoélectrique en mode cisaillement, un boîtier métallique étanche et la conditionnement de signal IEPE intégré. Le modèle standard offre une sensibilité de 100 mV/g et une plage ±50 g ; d'autres configurations (haut-g, plages et haute sensibilité) sont disponibles.

Caractéristiques principales

• Sortie latérale pour installations à faible hauteur utile
• Conditionnement de signal IEPE intégré (alimentation par courant constant)
• Sensibilité standard : 100 mV/g
• Plage de mesure standard : ±50 g
• Réponse en fréquence jusqu'à 12 kHz (modèle standard)
• Filetage de montage M5 et connexion de sortie M5
• Conçu pour la transmission sur de longues distances (jusqu'à 300 m)
• Plusieurs configurations de sensibilité et de plage disponibles

Options de sensibilité et de plage disponibles

• BBVM-RS10 — 10 mV/g — ±500 g — 1–10 000 Hz
• BBVM-RS20 — 20 mV/g — ±250 g — 1–10 000 Hz
• BBVM-RS25 — 25 mV/g — ±200 g — 1–10 000 Hz
• BBVM-RS50 — 50 mV/g — ±100 g — 0,5–12 000 Hz
• BBVM-RS100 — 100 mV/g — ±50 g — 0,3–12 000 Hz
• BBVM-RS500 — 500 mV/g — ±10 g — 0,2–8 000 Hz
• BBVM-RS1000 — 1 000 mV/g — ±5 g — 0,2–8 000 Hz

Performances (modèle standard)

• Mesure : accélération vibratoire
• Sensibilité : 100 mV/g (modèle standard)
• Plage de mesure : ±50 g (modèle standard)
• Réponse en fréquence : 0,3–12 000 Hz (modèle standard)
• Sensibilité transversale : ≤5 % (≤3 % typique)
• Constante de temps de décharge : ≥0,2 s

Caractéristiques électriques

• Type de capteur : IEPE (conditionnement intégré)
• Tension d'alimentation : 18–30 VDC
• Excitation par courant constant : 2–10 mA (typ. 24 VDC, 4 mA)
• Tension de polarisation : 8–12 VDC
• Impédance de sortie : <100 Ω
• Distance maximale de transmission du signal : 300 m

Caractéristiques mécaniques et environnementales

• Conception de détection : mode cisaillement
• Direction de sortie : sortie latérale
• Filetage de montage : M5
• Masse (modèle standard) : 32 g
• Couple de serrage recommandé : ≈20 kgf·cm (≈2,0 N·m)
• Température de fonctionnement : −40 à +120 °C
• Construction du boîtier : boîtier métallique entièrement étanche

Accessoires standard

• Certificat capteur avec courbe de réponse en fréquence
• Un câble de sortie standard de 1,5 m
• Une vis de raccordement M5
• Boîte d'emballage produit

Accessoires de montage en option

• Base magnétique de fixation
• Base de fixation isolée

Applications typiques

• Surveillance de vibrations d'équipements lorsque la hauteur utile est limitée
• Surveillance d'état de moteurs, pompes, ventilateurs et boîtes de vitesses
• Mesure des vibrations des bancs machine, carters et éléments structuraux
• Essais de choc haute g et vibrations transitoires
• Mesure de vibrations de faible niveau et haute sensibilité

Caractéristiques techniques

• Modèle : BBVM-RS100
• Sensibilité (modèle standard) : 100 mV/g
• Plage de mesure (modèle standard) : ±50 g
• Réponse en fréquence (modèle standard) : 0,3–12 000 Hz
• Sensibilités/plages disponibles : BBVM-RS10, RS20, RS25, RS50, RS100, RS500, RS1000
• Sensibilité transversale : ≤5 % (≤3 % typique)
• Constante de temps de décharge : ≥0,2 s
• Type de capteur : IEPE
• Tension d'alimentation : 18–30 VDC ; excitation 2–10 mA ; typ. 24 VDC, 4 mA
• Tension de polarisation : 8–12 VDC
• Impédance de sortie : <100 Ω
• Distance maximale de transmission : 300 m
• Conception de détection : mode cisaillement
• Direction de sortie : sortie latérale
• Filetage de montage : M5 ; couple recommandé ≈20 kgf·cm (≈2,0 N·m)
• Poids (modèle standard) : 32 g
• Température de fonctionnement : −40 à +120 °C
• Boîtier : boîtier métallique entièrement étanche
• Accessoires standard : certificat avec courbe de réponse ; câble 1,5 m ; vis M5 ; boîte d'emballage
• Accessoires optionnels : base magnétique ; base isolée
