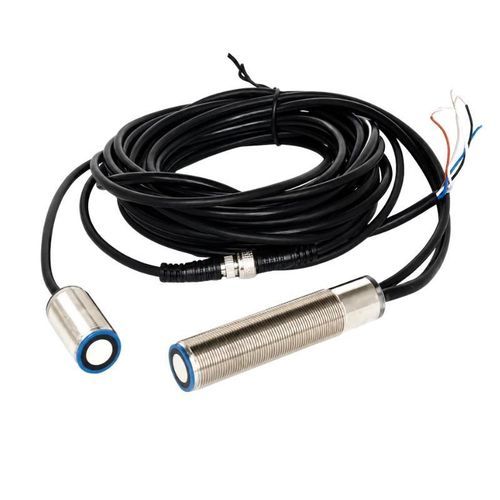

Capteur de double tôle numérique BBID-DSS

sortie à collecteur ouvertavec signal de sortie électrique

Présentation produit
Le BBID-DSS est un capteur ultrasonique 200 kHz pour la détection de feuille unique, absence de feuille et double-feuille dans les systèmes d'alimentation automatisés. L'émetteur et le récepteur en opposition assurent une détection sans contact pour les machines d'alimentation, d'estampage, d'emballage, d'impression, de reliure et de transformation de feuilles.

Principe de fonctionnement
L'émetteur envoie en continu un signal ultrasonique vers le récepteur. Lorsqu'un matériau passe entre les deux têtes de capteur, le système évalue la variation du signal reçu et fournit des sorties de commutation distinctes pour absence de feuille, une feuille ou deux feuilles. Les trois sorties peuvent être raccordées à un API, un contrôleur machine ou un circuit d'alarme.

Caractéristiques principales

• Détection ultrasonique 200 kHz
• Détection sans contact : absence, une feuille, double-feuille
• Convient pour matériaux opaques, transparents et de couleurs variées
• Trois sorties de commutation NPN normalement fermées
• Courant nominal 100 mA par sortie
• Sorties protégées contre les courts-circuits et surcharges
• Témoins d'état bleu, vert et rouge
• Indice de protection IP67
• Boîtier fileté M18 × 1
• Câble PVC 2 m

Applications typiques

• Machines d'alimentation et fabrication de papier
• Presse d'estampage et systèmes d'alimentation de tôles fines
• Machines d'emballage alimentaire et de nouilles instantanées
• Détection de films transparents et de matériaux autocollants
• Équipements de production de wafers solaires
• Systèmes d'alimentation de cartes PCB et circuits imprimés
• Machines de revêtement et de transformation de feuilles
• Équipements automatiques de reliure et de finition d'impression

Matériaux détectables

• Papier et carton
• Film plastique transparent
• Feuilles métalliques fines
• Wafers solaires
• Cartes de circuits imprimés
• Matériaux de feuilles revêtues
• Autres matériaux de feuille compatibles avec la transmission ultrasonique

Caractéristiques techniques

• Modèle — BBID-DSS
• Méthode de détection — Transmission ultrasonique en opposition
• Fréquence ultrasonique — 200 kHz
• Plage de détection — 20–60 mm (optimum 45 mm)
• Tension d'alimentation — 18–30 V DC
• Ondulation d'alimentation — 10% p-p
• Courant en charge nulle — < 80 mA
• Nombre de sorties — 3
• Type de sortie — NPN, normalement fermé
• États de sortie — Absence / une feuille / double-feuille
• Courant nominal — 3 × 100 mA
• Protection des sorties — Courts-circuits et surcharges
• Chute de tension — 2 V
• Délai à la mise sous tension — env. 15 ms
• Délai à l'extinction — env. 15 ms
• Longueur impulsion entrée fonction — 100 ms
• Impédance entrée fonction — 4 kΩ
• Niveau bas entrée fonction — -UB à -UB + 1 V
• Niveau haut entrée fonction — +UB – 1 V à +UB
• Indice de protection — IP67
• Filetage de montage — M18 × 1
• Câble — PVC 2 m
• Section conducteur — 0.14 mm²
• Boîtier — Laiton nickelé
• Composants plastiques — PBT
• Face du transducteur — Acier inoxydable
• Poids — env. 150 g

Indicateurs d'état
Couleur LED — État de détection
Bleu — Absence de feuille / air
Vert — Une feuille
Rouge — Double-feuille

Connexion câble
Connexion — Fonction
Rouge — Alimentation positive
Noir — Alimentation négative
Blanc — Sortie double-feuille
Vert — Sortie une-feuille
Jaune — Sortie absence-feuille
Fil entrée fonction — Entrée fonction

Consignes d'installation

• Monter l'émetteur et le récepteur en vis-à-vis sur le même axe.
• Distance recommandée émetteur-récepteur : 40–45 mm ; distance optimale 45 mm.
• Maintenir la feuille mobile à environ 5–15 mm de la face du capteur.
• Limiter le désalignement angulaire entre émetteur et récepteur à ±1°.
• Limiter le décalage axial entre émetteur et récepteur à ±1 mm.
• Pour un papier plus épais, un angle d'installation d'environ 35° peut améliorer la détection.
• Après installation, vérifier les trois états de sortie avec 0, 1 et 2 feuilles.

Options de personnalisation

• Temps de réponse
• Longueur de câble
• Raccordement électrique
• Support de montage
• Adaptation au matériau cible et au mécanisme d'alimentation
