Ampèremètre AC DT4261

numériquemontable sur panneaupour armoire de commande

Caractéristiques produit

• 3 fonctions dans un seul appareil :
  – transformateur de courant
  – affichage du courant
  – sortie analogique isolée 0–20 mA / 4–20 mA (option)
• Plages de mesure : 0–5 AAC / 0–10 AAC / 0–25 AAC / 0–50 AAC / 0–75 AAC
• Afficheur LED, hauteur de chiffre 14,2 mm
• Alimentation : 24 VDC ±10% ou 230 V AC/DC ±10% (version PS)
• Module panneau 96 × 48 mm
• Protection IP50 en façade

Description du produit

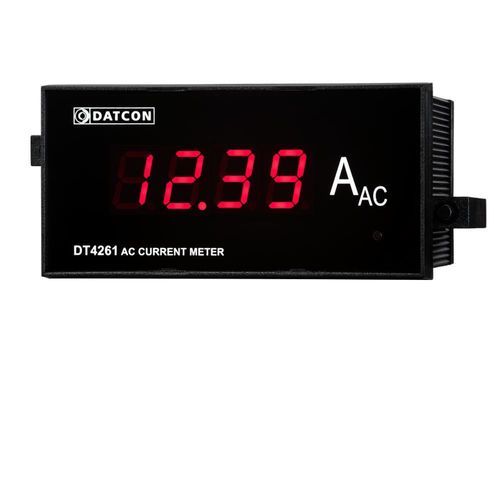

Le mètre de courant DT4261 mesure et affiche le courant alternatif dans les plages 0–5 AAC / 0–10 AAC / 0–25 AAC / 0–50 AAC / 0–75 AAC appliquées à son entrée. La plage de mesure peut être étendue à l'aide d'un transformateur de courant externe au rapport x/5. La valeur affichée est proportionnelle à la valeur efficace réelle (TRMS) du signal d'entrée. L'appareil affiche la valeur mesurée sur un afficheur LED 4 chiffres, hauteur de 14,2 mm, lisible à distance. Une sortie analogique (0–20 mA / 4–20 mA) est disponible en option, galvanically isolée de l'entrée et de l'alimentation. Le type de signal de sortie et l'échelle sont sélectionnables via un bouton poussoir en façade ; la valeur de 20 mA peut être assignée à n'importe quelle valeur de courant d'entrée. La sortie peut être commandée en version active ou passive. L'appareil est proposé avec deux options d'alimentation : 24 VDC ±10% (DT4261 …) ou 230 VAC/DC ±10% (DT4261 … PS).

Caractéristiques / spécifications techniques

• Données de sécurité : Les bornes de connexion des entrées, sorties et de l'alimentation sont galvanically isolées entre elles ; l'isolation est conforme à EN 61010-1
• Niveau de pollution : 2
• Catégorie de mesure : CAT III (entrée de mesure), CAT II (entrée d'alimentation)
• Paramètres d'entrée : Signal d'entrée : courant alternatif
• Plages de mesure : 0–5 AAC / 0–10 AAC / 0–25 AAC / 0–50 AAC / 0–75 AAC
• Capacité de surcharge continue : plage de mesure × 2
• Capacité de surcharge courte durée (1 s) : plage de mesure × 20
• Consommation d'entrée : 0,25 VA (max.)
• Paramètres de mesure : Caractéristique de conversion : valeur TRMS
• Plage de fréquence : 40–70 Hz
• Erreur (23 °C ±2 °C, 50 Hz) : 0,2% (max.)
• Temps de mesure : 0,5 s
• Dépendance en température : 25 ppm / °C (max.)
• Paramètres d'affichage : Plage d'affichage : 4 chiffres + point décimal ; Type d'affichage : LED 7 segments ; Couleur : rouge ; Hauteur des caractères : 14,2 mm ; Temps de rafraîchissement : 0,5 s
• Sortie analogique active (option) : Type : courant continu actif, galvanically isolated ; Plage : 0–20 mA / 4–20 mA, sélectionnable et ajustable en façade ; Caractéristique : linéaire ; Erreur : 0,1% (max.) ; Dépendance en température : 25 ppm / °C (max.) ; Temps de stabilisation : 70 ms ; Résistance de terminaison : 600 ohm (max.) ; Limite de courant : 20,5 mA ; Protection contre tension externe : 75 V (même polarité) / fusible 63 mA (polarité inverse) ; Tension d'isolement : 500 V
• Sortie analogique passive (option) : Type : courant continu passif (sink), galvanically isolated ; Plage : 0–20 mA / 4–20 mA, sélectionnable et ajustable ; Caractéristique : linéaire ; Erreur : 0,1% (max.) ; Dépendance en température : 25 ppm / °C (max.) ; Temps de stabilisation : 70 ms ; Tension d'alimentation externe : 4–30 V ; Limite de courant : 20,5 mA ; Protection contre tension externe : <75 V ; Valeur maximale de résistance en série : R = (U – 4 V) / 0.02 A [ohm] ; Valeur minimale de résistance en série : U < 20 V : non requise ; U > 20 V : R = (U – 20 V) / 0.02 A [ohm] ; Tension d'isolement : 500 V
• Alimentation : Tension / consommation : 24 VDC ±10% 3 W / 2.8 VA (DT4261) ; 230 V AC/DC ±10% 3.5 VA / 3 W (DT4261 PS)
• Conditions ambiantes : Température de fonctionnement : 0 – +60 °C (optionnel -20 – +60 °C) ; Température de stockage : -25 – +70 °C ; Humidité relative : 90% (max., sans condensation) ; Lieu d'installation : intérieur, armoire d'instrumentation
• EMC : Conforme à EN 61326-1 ; Immunité aux perturbations : environnement industriel ; Émission : Groupe 1, Classe B
• Données générales : Conception : module panneau ; Dimensions : 110 × 48 × 84 mm (L × H × P) ; Découpe panneau : 92 × 45 mm (L × H) ; Poids : 0,16 kg ; Raccordement électrique : bornier à vis ; Section de conducteur : 1,5 mm² (max.) ; Protection : IP50 (façade), IP20 (arrière)
• Plus de données techniques disponibles dans la notice ; le fabricant se réserve le droit de modifier certaines données techniques
