Transmetteur de courant à transformateur DT1622 Ix

sur rail DINAC4-20 mA

Caractéristiques

• 3 versions, 6 plages de mesure : 0–1 AAC / 0–5 AAC (sélectionnable), 0–10 AAC / 0–20 AAC (sélectionnable), 0–40 AAC / 0–60 AAC (sélectionnable)
• Conversion en valeur efficace vraie (TRMS)
• Catégorie de mesure : CAT III
• Sortie 4–20 mA passive (deux fils, alimentée par la boucle)
• Précision : 0,5 % (sortie), erreur de signal ≤ 0,2 %
• Alimentation : 12–33 VDC, alimentation par boucle
• Boîtier 17,5 mm, montage sur rail TS‑35
• Conforme à EN 60688 et séparation selon EN 61010‑1
• Voyant frontal vert : allumé continu = OK, clignotant = défaut

Description

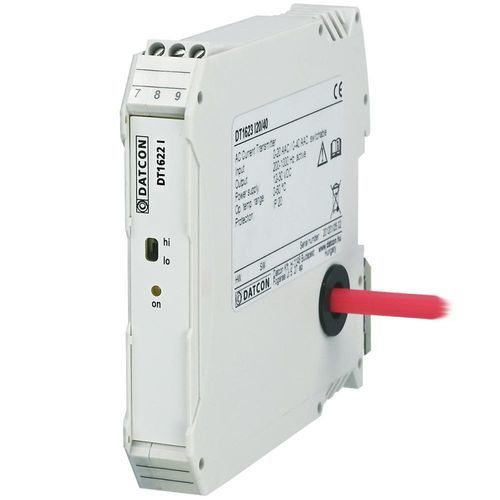

Le transmetteur de courant alternatif DT1622 convertit la valeur efficace vraie (TRMS) du courant mesuré en un signal 4–20 mA proportionnel destiné au traitement à distance. Il s'agit d'un appareil passif deux fils alimenté par la boucle 4–20 mA (12–33 VDC).

Trois versions matérielles couvrent six plages de mesure ; la plage se sélectionne via l'interrupteur Hi–Lo en façade. La version d'entrée 5/1 AAC peut être étendue par un transformateur de courant externe de rapport x/5 ou x/1. Les entrées sont isolées du réseau mesuré par un transformateur de mesure large bande et répondent aux exigences CAT III.

Le dispositif supporte des surintensités permanentes jusqu'à 2× la valeur nominale et des surintensités de courte durée jusqu'à 20× (1 s). Pour les plages I5/I1, le conducteur se connecte sur bornes à vis ; pour les plages supérieures, le conducteur passe par la entrée sur le côté. Un voyant LED vert indique l'état de fonctionnement.

Conçu comme un module compact de 17,5 mm pour rail TS‑35, le DT1622 convient aux armoires d'instrumentation et aux tableaux d'automatisation industrielle. La conformité à EN 60688 garantit l'intégration dans les systèmes de contrôle.

Spécifications techniques

• Données de sécurité : La séparation entre entrées et sorties conforme à EN 61010‑1 ; pollution : 2 ; catégorie de mesure : CAT III
• Caractéristiques d'entrée :
  • Courant d'entrée : voir désignation de type (0–1/0–5, 0–10/0–20, 0–40/0–60 AAC)
  • Conversion : valeur efficace vraie (TRMS)
  • Surintensité continue : 2 × In
  • Surintensité courte (1 s) : 20 × In
  • Consommation d'entrée : ≤ 0,25 VA
  • Plage de fréquence : 40–400 Hz
• Caractéristiques de sortie :
  • Sortie : 4–20 mA, passive (deux fils)
  • Résistance terminale : ≤ 500 Ω
  • Protection surtension : limiteur 35 V
  • Protection surtension courant : limiteur 24 mA
  • Temps de stabilisation : 500 ms (10–90 %)
  • Erreur du signal de sortie : ≤ 0,2 %
  • Dépendance température : 25 ppm/°C (0–60 °C)
  • Dépendance fréquence : ≤ 0,3 % (40–400 Hz)
• Alimentation : 12–33 VDC (alimenté par boucle)
• Conditions environnementales :
  • Température de fonctionnement : 0–60 °C (–20–60 °C sur demande)
  • Humidité relative : ≤ 90 % sans condensation
  • Installation : armoire d'instruments, montage vertical sur rail horizontal
• CEM : EN 61326‑1 — Emission : Groupe 1 Classe B ; Immunité : environnement industriel
• Données générales :
  • Conception : boîtier rail TS‑35, polyamide PA6.6
  • Connexions électriques entrée/sortie : borne à vis (passage pour >5 AAC)
  • Section de câble : 0,25–2,5 mm² ; avec passage : 10 mm² (≤ 40 AAC), 16 mm² (> 40 AAC)
  • Dimensions (L×H×P) : 17,5 × 104 × 115 mm
  • Poids : env. 0,100–0,125 kg
  • Indice de protection : IP20
• Données techniques complémentaires disponibles dans la notice ; le fabricant se réserve le droit de modifier des données.
