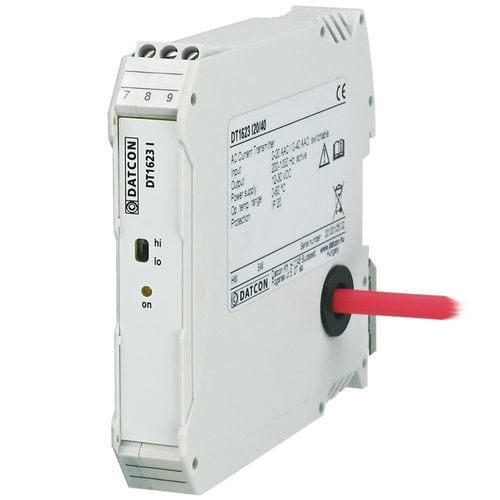

Transmetteur de courant à transformateur DT1623 Ix

sur rail DINACsortie fréquence

Caractéristiques

• Trois versions avec six plages de mesure sélectionnables jusqu'à 60 AAC (sélection via l'interrupteur Hi‑Lo en face avant)
• Conversion en valeur efficace réelle (TRMS) pour une mesure AC précise
• Sortie en fréquence (onde carrée) proportionnelle au TRMS mesuré : 400–2000 Hz
• Précision de sortie 0,5 %, dépendance en fréquence ≤ 0,3 %
• Catégorie de mesure CAT III et séparation conforme à EN 61010-1
• Alimentation 24 VDC, faible consommation d'entrée (0,25 VA max.)
• Compacité : largeur 17,5 mm, montage sur rail TS-35, IP20

Description du produit
Les transmetteurs de courant alternatif DT1623 Ix fournissent une sortie en fréquence (onde carrée) comprise entre 400 et 2000 Hz proportionnelle à la valeur efficace réelle (TRMS) du courant d'entrée. La sortie en fréquence permet de remplacer une entrée analogique par une entrée compteur sur PLC et unités de traitement, simplifiant l'intégration et réduisant les coûts.

Les appareils sont disponibles en trois versions couvrant six plages de mesure (sélectionnables via l'interrupteur Hi‑Lo en face avant). Les entrées sont séparées galvaniquement du réseau mesuré par un transformateur de mesure large bande et satisfont aux exigences CAT III. Les entrées supportent des surintensités continues jusqu'à 2 × la valeur nominale et des surintensités de courte durée jusqu'à 20 × la valeur nominale (1 s).

Les versions à faible plage permettent le raccordement par bornier ; pour les plages supérieures, le conducteur passe à travers l'ouverture du boîtier. Une LED verte en face avant indique l'état (allumage continu = fonctionnement normal, clignotement = défaut). L'appareil est un bornier de largeur 17,5 mm, montable sur rail et conforme à la norme EN 60688.

Spécifications techniques (tableau)
Données de sécurité : Les bornes d'entrée et de sortie sont séparées électriquement ; la séparation est conforme à EN 61010-1.
Niveau de pollution : 2
Catégorie de mesure : CAT III

Paramètres d'entrée :
Signal d'entrée : courant alternatif
Plages de mesure : voir la désignation type (sélectionnable)
Conversion : valeur efficace réelle (TRMS)
Surintensité continue : 2 × I_nominal
Surintensité courte (1 s) : 20 × I_nominal
Consommation d'entrée : 0,25 VA (max.)
Plage de fréquence (entrée) : 40–400 Hz

Paramètres de sortie :
Signal de sortie : fréquence (onde carrée)
Plage de sortie : 400–2000 Hz
Temps d'établissement : 500 ms (10–90 %)
Erreur du signal de sortie : < 0,5 %
Niveaux de sortie : Lo < 0,2 V ; Hi > 21 V (Rt : 2–20 kΩ)
Coefficient de température : < 25 ppm/°C (0–60 °C)
Dépendance en fréquence : <= 0,3 % (40–400 Hz)
Dépendance sur tension d'alimentation : négligeable

Alimentation :
Tension d'alimentation : 24 VDC ±10 %

Conditions ambiantes :
Température de fonctionnement : 0–60 °C (option −20–60 °C sur demande)
Humidité relative : jusqu'à 90 % (non condensante)
Lieu d'installation : armoire électrique
Position de montage recommandée : verticale (sur rail horizontal)

CEM : EN 61326-1. Émissions : Groupe 1, Classe B. Immunité : domaine industriel.

Caractéristiques générales :
Boîtier : montage rail TS-35, polyamide PA6.6
Connexion sortie : bornier à vis
Connexion entrée : bornier à vis (<= 10 AAC) / traversée (> 10 AAC)
Capacité traversée : 10 mm2 (≤ 40 AAC), 16 mm2 (> 40 AAC)
Dimensions : 17,5 × 104 × 115 mm (L × H × P)
Masse : 0,100–0,125 kg
Protection : IP20

Données techniques / spécifications

• Modèle : DT1623 Ix
• Entrée : courant AC, conversion TRMS
• Plages de mesure : sélectionnables sur six plages (trois versions)
• Sortie : fréquence (onde carrée) 400–2000 Hz
• Précision / erreur de sortie : < 0,5 %
• Tension d'alimentation : 24 VDC ±10 %
• Capacité de surintensité continue : 2 × nominal
• Surintensité courte (1 s) : 20 × nominal
• Consommation d'entrée : 0,25 VA (max.)
• Température de fonctionnement : 0–60 °C (option −20–60 °C)
• Dimensions : 17,5 × 104 × 115 mm
• Indice de protection : IP20
