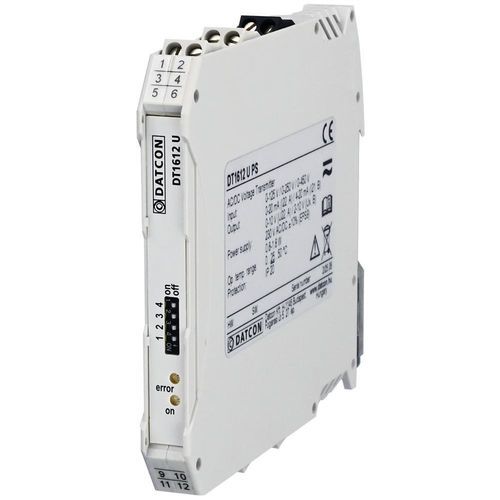

Transmetteur de tension sur rail DIN DT1612 U

Caractéristiques

• 3 plages de mesure commutables : 0–125 VAC / 0–250 VAC / 0–450 VAC
• Conversion en valeur efficace vraie (TRMS)
• Catégorie de mesure : CAT III
• Précision : 0,2 %
• Options de sortie (sélection par commutateur) : 0–20 mA / 4–20 mA / 0–10 V / 2–10 V
• Versions d'alimentation : 24 VDC ou 230 V AC/DC
• Boîtier pour rail TS‑35, largeur 12,5 mm
• Conforme à EN 60688

Description produit
Les transmetteurs DT1612 U (PS) fournissent un signal analogique proportionnel à la valeur efficace vraie (TRMS) de la tension d'entrée. Les plages d'entrée et le type de sortie se sélectionnent par commutateurs en façade. L'entrée respecte la catégorie CAT III et peut être dépassée en permanence de 20 % de la plage nominale.

• Plages d'entrée sélectionnables : 0–125 VAC, 0–250 VAC, 0–450 VAC
• Deux types de sortie disponibles (un seul utilisable à la fois) : 0(4)–20 mA ou 0(2)–10 V

La précision est de 0,2 % dans la plage de fréquence 40–400 Hz. Temps de stabilisation maximal : 120 ms. Deux variantes d'alimentation sont proposées :

• DT1612 U : 24 VDC ±10 %
• DT1612 U PS : 230 V AC/DC ±10 %

Entrées, sorties et alimentation sont galvanquement isolées conformément à EN 61010‑1. Des voyants en façade indiquent l'état de fonctionnement et les défauts. Boîtier 12,5 mm pour montage sur rail TS‑35. Conforme à EN 60688.

Caractéristiques techniques

• Sécurité : isolation galvanique entre entrées, sorties et alimentation (conforme EN 61010‑1)
• Niveau de pollution : 2
• Catégorie de mesure : CAT III
• Plages de tension d'entrée : 0–125 VAC, 0–250 VAC, 0–450 VAC
• Surcharge continue : 2 × U, 500 V (max.)
• Consommation d'entrée : 0,2 VA (max.)
• Plage de fréquence : 40–400 Hz
• Plage de tension de sortie : 0/2–10 V (max. 14 V)
• Résistance de charge (sortie tension) : ≥ 500 Ω
• Courant de sortie : 0/4–20 mA (max. 24 mA)
• Résistance de terminaison : ≤ 500 Ω
• Protection surtension : 18 V (limiteur)
• Protection surcourant : 40 mA (limiteur)
• Temps de stabilisation : 120 ms (max.)
• Erreur du signal de sortie : 0,2 % (max.)
• Dépendance en température : 25 ppm/°C (typ.)
• Dépendance en fréquence : 0,2 % (max., 40–400 Hz)
• Dépendance à la tension d'alimentation : négligeable
• Dépendance à la charge : négligeable
• Conversion : valeur TRMS
• Tension d'alimentation : 24 VDC ±10 % (DT1612 U) ; 230 V AC/DC ±10 % (DT1612 U PS)
• Consommation : 1,2 W (DT1612 U) ; 1,5 VA (DT1612 U PS)
• Température de fonctionnement : 0–50 °C (optionnel −20 à +60 °C sur demande)
• Humidité relative : 90 % max, sans condensation
• Installation : armoire, montage recommandé vertical sur rail horizontal
• EMC : EN 61326‑1 (émission Groupe 1 Classe B ; immunité environnement industriel)
• Boîtier : boîtier pour rail TS‑35, polyamide PA6.6
• Connexion électrique : bornes à vis
• Section de conducteur : 0,25–2,5 mm²
• Dimensions (L×H×P) : 12,5 × 104 × 114 mm
• Poids : 0,105 kg
• Protection : IP20
