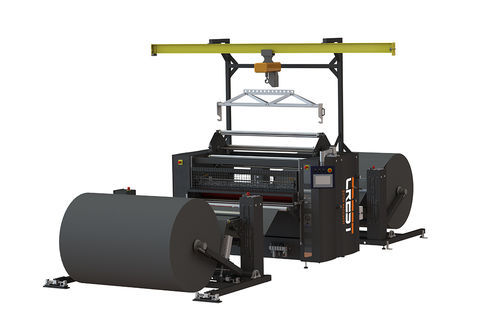

Machine à laminer à chaud EVO-1700

à froidrouleaux à rouleauxrefendeuse

Présentation
La Crest EVO-1700 déroule des bobines mères de mousse, contrecolle films et adhésifs (à chaud ou à froid), refend le laminat à la largeur client et rebobine les bobines finies en un seul passage rouleau à rouleau. La ligne compacte intègre déroulage, deux stations de contrecollage, unité de refente crush-cut pneumatique et rebobinage, et peut être pilotée par un seul opérateur depuis une IHM unique.

Points clés

• Passage continu : déroulage → 2 stations de contrecollage → refente → rebobinage
• Traite des mousses de 0,5 à 120 mm
• Largeur de travail jusqu’à 1680 mm
• Deux stations de contrecollage indépendantes avec contrôle du NIP
• Préchauffage IR ondes courtes 12 kW au premier rouleau supérieur, dimmable 0–100 % via IHM
• Rouleau supérieur chauffable (station 1) jusqu’à 135 °C pour applications hotmelt
• Couteaux pneumatiques crush-cut (5 de série, extensible à 11)
• Carrousel films 4 positions avec levage intégré et arbres Autogrip pour changements rapides
• Tension régulée par danseur pour matériaux compressibles (10–200 N)

Applications

• Transformateurs de bobines mères de mousse technique
• Mousses polyuréthane et autres substrats compressibles
• Contrecollage hotmelt et procédés de collage thermique
• Contrecollage à froid avec films et adhésifs sensibles à la pression
• Refente inline aux largeurs client dans le même passage
• Production multi-références avec changements fréquents de film

Fonctionnement et composants
La ligne comprend un dérouleur avec frein à friction à commande électrique et décalage latéral ±100 mm, deux stations de contrecollage, unité de refente crush-cut pneumatique et rebobineuse. Station 1 : rouleaux supérieur et inférieur entraînés séparément, réglage électrique du NIP et affichage hauteur/pression. Station 2 couplée par friction ≈105 % de la station 1 pour maintenir la tension. Rouleaux ø150 mm en caoutchouc silicone (60° Shore), ouverture jusqu’à 120 mm. Tension régulée par danseur 10–200 N. Production sur mandrin ø76,2 mm (3 pouces).

Refente
Refente par couteaux crush-cut pneumatiques. 5 couteaux de série, extensible à 11. Épaisseur de refente maximale 20 mm, ouverture maximale 120 mm. Réglage fin latéral des couteaux ±50 mm par volant pour obtenir des largeurs finies précises.

Changements et manutention
Le carrousel films 4 positions contient trois arbres Autogrip supplémentaires pour accélérer les changements. Un palan chaîne sur rail lève les bobines mères (charge maxi incluant palan 250 kg) jusqu’à 3 m ; vitesses 8 et 2 m/min. Les programmes de recettes du PLC intelligent rappellent les réglages produit pour réduire les temps de mise au point et assurer la répétabilité.

Garantie
Garantie 5 ans si un contrat de service est en place.

Caractéristiques / spécifications techniques

• Modèle : EVO-1700
• Largeur de travail (max) : 1680 mm
• Épaisseur mousse traitée : 0,5–120 mm
• Diamètre bobine mousse (max) : ø1200 mm
• Masse bobine mousse (max) : 150 kg
• Largeur film/adhésif (max) : 1680 mm
• Épaisseur film/adhésif : 0,05–0,5 mm
• Diamètre bobine film (max) : ø300 mm
• Masse bobine film (max) : 80 kg
• Mandrin : ø76,2 mm (3 pouces)
• Vitesse max de contrecollage : 15 m/min
• Préchauffage IR : 12 kW ondes courtes, dimmable 0–100 % via IHM
• Rouleau chauffant (station 1) : jusqu’à 135 °C
• Rouleaux de contrecollage : ø150 mm silicone, 60° Shore, ouverture jusqu’à 120 mm
• Contrôle de tension : danseur 10–200 N
• Type de refente : couteaux crush-cut pneumatiques (5 de série, jusqu’à 11)
• Épaisseur refente max : 20 mm
• Réglage fin latéral couteaux : ±50 mm
• Rebobinage : bobine finie jusqu’à ø1200 mm et 150 kg sur mandrin 3 pouces
• Déroulement : frein à friction électrique, décalage ±100 mm, ergot d’alignement
• Carrousel films : 4 positions, 3 arbres Autogrip supplémentaires
• Palan : capacité incluant palan jusqu’à 250 kg, levage jusqu’à 3 m
• Commande : Smart PLC avec programmes de recettes ; IHM unique
• Matériaux typiques : mousse technique, polyuréthane, substrats compressibles, films thermiques, films sensibles à la pression, colles hotmelt, films de protection, laminés auto-adhésifs, liners
• Garantie : 5 ans (avec contrat de service)
