Système de test de masse

de débitde densitéd'installation

Aperçu

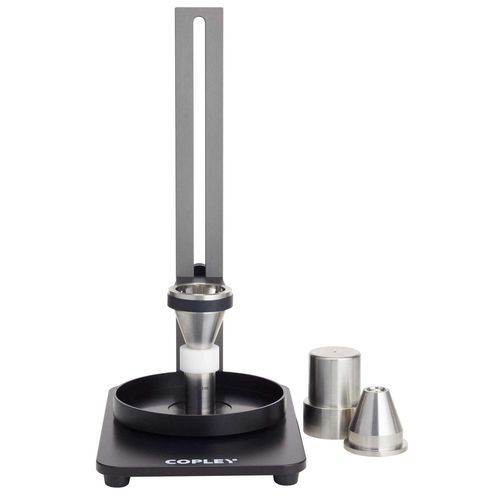

Le module Metal Powder Flow de Copley Scientific é conçu pour évaluer l'écoulement et la masse volumique apparente des poudres métalliques. Il s'intègre au Powder Testing Workstation™ PTW et prend en charge les méthodes Hall, Gustavsson et Carney pour caractériser le comportement des poudres pertinent aux opérations de remplissage, épandage et compactage.

Principales fonctionnalités et méthodes prises en charge

• Angle de repos
• Écoulement par orifice via cylindre
• Écoulement par orifice via entonnoir
• Masse volumique via Volumètre Scott et cellule de cisaillement
• Écoulement des poudres métalliques (méthodes Hall, Gustavsson et Carney)

Angle de repos
Méthode simple pour évaluer les caractéristiques de friction des poudres et prévoir les problèmes d'écoulement gravitationnel. Comprend une plateforme d'essai circulaire de 100 mm de diamètre et un comparateur numérique ; hauteurs de cône mesurables jusqu'à 145 mm. La tangente de l'angle (θ) est calculée à partir de la hauteur du cône et des dimensions de la plateforme.
Conformité pharmacopée : Ph. Eur. Chapitre 2.9.36 ; USP <1174>
Numéros et accessoires : 1670 (PTW Stand and Shutter) ; 1674 (Angle of Repose Attachment) ; 1676 (Stirrer Attachment for PTW) ; 1677 (Anti‑static Grounding Kit)
Options de balance : Kern Balance – 1. D.P 10000 g max ; Kern Balance – 2. D.P 400 g max ; Ohaus Balance – 3. D.P 440 g max

Écoulement par orifice via cylindre
Cylindre : cylindre en acier inoxydable 76 mm × 57 mm, capacité 200 mL, fourni avec 20 disques interchangeables en acier inoxydable (orifices 4–36 mm).
Types d'essai : écoulement quantitatif (masse fixe ou temps fixe) ; propriétés intrinsèques via l'Indice d'écoulement.
Conformité pharmacopée : Ph. Eur. 2.9.36 et 2.9.16 ; USP <1174>
Numéros et accessoires : 1670 (PTW Stand and Shutter) ; 1671 (Cylinder Attachment) ; 1678 (Timer Attachment) ; 1677 (Anti‑static Grounding Kit)
Options de balance : Kern et Ohaus comme ci‑dessus

Écoulement par orifice via entonnoir
Entonnoir et buses à changement rapide simulant l'écoulement depuis une trémie ; orifices fournis : 5, 7, 10, 15 et 25 mm ; fabriqués en acier inoxydable 316 de qualité pharmaceutique ; système de volet convivial ; options Balance et Timer pour essais masse vs temps.
Conformité pharmacopée : Ph. Eur. 2.9.36 et 2.9.16 ; USP <1174>
Numéros et accessoires : 1670 (PTW Stand and Shutter) ; 1672 (Funnel Attachment) ; 1678 (Timer Attachment) ; 1677 (Anti‑static Grounding Kit)
Options de balance : Kern et Ohaus comme ci‑dessus

Masse volumique via Volumètre Scott
Le Volumètre Scott est conforme à l'USP et à la Ph. Eur. ; il évalue la masse volumique apparente et tassée des poudres et granules et permet le calcul de l'indice de Carr et du rapport de Hausner.
Conformité réglementaire : Ph. Eur. 2.9.34 ; USP <616> ; ISO‑3923‑2:1981 ; ASTM B329‑20
Numéros de catalogue : 6310 (Scott Volumeter et PTW) ; 1680 (Powder Testing Assistant™ PTA 100i)

Metal Powder Flow (module)
Le module Metal Powder Flow évalue l'écoulement des poudres métalliques à l'aide des méthodes Hall, Gustavsson et Carney. Les résultats apportent des indications sur les propriétés d'écoulement fondamentales influençant les opérations industrielles telles que le remplissage, l'épandage et le compactage.
Conformité ISO et ASTM : ISO 3923:2018 ; ISO 4490:2018 ; ISO 13517:2020 ; ASTM B213‑20 ; ASTM B417‑22 ; ASTM B964‑23 ; ASTM B329‑20 ; ISO 3923‑2:1981
Numéros et accessoires : 1670 (PTW Stand and Shutter) ; 1681 (Metal Powder Testing Apparatus) ; 1677 (Anti‑static Grounding Kit) ; 1680 (Powder Testing Assistant PTA 100i)
Options de balance : Kern Balance – 1. D.P 10000 g max ; Kern Balance – 2. D.P 400 g max ; Ohaus Balance – 3. D.P 440 g max

Remarques sur le produit complémentaire
Le Powder Testing Assistant™ PTA 100i accompagne l'utilisateur dans les méthodes, automatise les mesures et calculs, et enregistre les résultats pour réduire les erreurs de transcription et améliorer l'intégrité des données.

Caractéristiques techniques

• Méthodes prises en charge : Angle de repos ; Écoulement par orifice (cylindre & entonnoir) ; Masse volumique (Volumètre Scott & Shear Cell) ; Écoulement des poudres métalliques (Hall, Gustavsson, Carney)
• Base : Powder Testing Workstation™ PTW (numéro de catalogue 1670)
• Module Metal Powder : 1681 (Metal Powder Testing Apparatus)
• Accessoires disponibles : Cylinder Attachment (1671) ; Funnel Attachment (1672) ; Angle of Repose Attachment (1674) ; Stirrer Attachment (1676) ; Timer Attachment (1678) ; Anti‑static Grounding Kit (1677)
• Assistant optionnel : Powder Testing Assistant™ PTA 100i (catalogue 1680)
• Conformité réglementaire / normes : USP, Ph. Eur., ASTM et ISO comme listé par méthode
• Compatibilité balances : Kern (10000 g max ; option 400 g) et Ohaus (440 g max)
• Conformité Volumètre Scott : Ph. Eur. 2.9.34 ; USP <616> (masse volumique)
