Système de test de débit PTW

pour la recherche et développementde laboratoirepour l'industrie cosmétique

Présentation
Le Copley Powder Testing Workstation™ PTW propose une solution intégrée pour les essais d'écoulement et la mesure de la masse volumique apparente. Il est configurable pour réaliser six méthodes établies : Angle de repos ; Écoulement à travers un orifice via cylindre et via entonnoir ; Masse volumique via Volumètre Scott et cellule de cisaillement ; et écoulement des poudres métalliques (Hall, Gustavsson, Carney). Conçu pour les évaluations pharmacopéiques et pour des secteurs tels que la pharmacie, les cosmétiques, l'agroalimentaire et la fabrication additive.

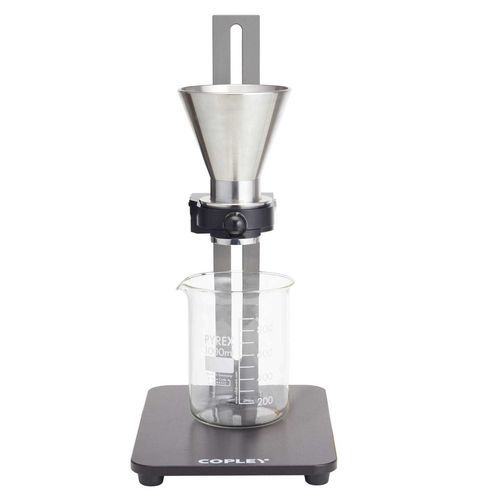

Écoulement à travers un orifice via entonnoir
Conçu conformément à USP <1174> et aux chapitres 2.9.36 et 2.9.16 de la Ph. Eur. pour la flowabilité. Le module utilise un entonnoir en acier inoxydable 316 de qualité pharmaceutique avec buses à changement rapide pour simuler la vidange d'un silo ou d'équipements de production similaires. Buses fournies : 5 mm, 7 mm, 10 mm, 15 mm et 25 mm. Les essais se réalisent avec un système de volet simple permettant des mesures répétables de masse en fonction du temps et des mesures masse fixe / temps fixe. Des options balance et minuteur sont disponibles.

Écoulement à travers un orifice via cylindre
Chaque module cylindre est en acier inoxydable (76 mm x 57 mm) avec une capacité de 200 mL. Les modules incluent 20 disques interchangeables en acier inoxydable avec orifices de 4 mm à 36 mm. Les essais sur cylindre servent à :

• Réaliser des évaluations quantitatives de la flowabilité sur base de masse fixe ou temps fixe pour évaluer l'uniformité et la constance de l'écoulement
• Effectuer des évaluations comparatives des propriétés intrinsèques d'écoulement via un indice de flowabilité

Angle de repos
Le module Angle de repos évalue les caractéristiques de friction pour prédire l'écoulement gravitaire. Il comprend une plateforme d'essai circulaire de 100 mm de diamètre et un palpeur de hauteur numérique pour des hauteurs de poudre jusqu'à 145 mm. L'angle (θ) est calculé à partir de la tangente (hauteur/50) avec l'arctan retourné en degrés.

Masse volumique via Volumètre Scott
Le Volumètre Scott est fourni pour la mesure de la masse volumique apparente / tassée (conforme USP et Ph. Eur.). La comparaison entre masse volumique apparente et tassée permet le calcul de l'indice de Carr et du rapport de Hausner pour orienter la manutention et le stockage.

Écoulement des poudres métalliques
Un module dédié aux poudres métalliques prend en charge les méthodes Hall, Gustavsson et Carney pour la flowabilité et la masse volumique des poudres métalliques, fournissant des informations pertinentes pour le remplissage, l'étalement, la compactation et autres procédés AM/métal.

Accessoires et options
Le PTW accepte de multiples accessoires : minuteurs, attaches pour balances, kit de mise à la terre antistatique, agitateur, racks pour entonnoir et cylindre, et le Powder Testing Assistant PTA 100i pour tests guidés et calculs automatisés.

Caractéristiques techniques

• Méthodes prises en charge : Angle de repos ; Écoulement via cylindre ; Écoulement via entonnoir ; Masse volumique via Volumètre Scott ; Cellule de cisaillement ; Écoulement des poudres métalliques (Hall, Gustavsson, Carney)
• Matériau de l'entonnoir : acier inoxydable 316 de qualité pharmaceutique
• Buses d'entonnoir fournies : 5 mm, 7 mm, 10 mm, 15 mm, 25 mm (changement rapide)
• Dimensions du cylindre : 76 mm x 57 mm, capacité 200 mL
• Disques pour cylindre : 20 disques interchangeables en acier inoxydable, plage d'orifices 4 mm–36 mm
• Accessoires optionnels : Minuteur ; Attaches pour balances ; Kit de mise à la terre antistatique ; Agitateur ; Racks de stockage pour entonnoir et cylindre
• Options de balance / références catalogue : exemples 1673, 1664, 1665
• Références catalogue / accessoires (exemples) : 1670 (PTW Stand and Shutter), 1671 (Cylinder Attachment), 1672 (Funnel Attachment), 1674 (Angle of Repose Attachment), 1676 (Stirrer Attachment), 1677 (Anti-static Grounding Kit), 1678 (Timer Attachment), 1680 (Powder Testing Assistant™ PTA 100i), 1681 (Metal Powder Testing Apparatus), 6310 (Scott Volumeter & PTW)
• Conformité pharmacopéique / normes : Ph. Eur. 2.9.36 et 2.9.16 ; USP <1174> (Flowability) ; Ph. Eur. 2.9.34 et USP <616> pour la masse volumique (Volumètre Scott) ; ISO-3923-2, ISO 3923-1 et normes ISO/ASTM pour poudres métalliques (ex. ISO 3923:2018, ISO 4490:2018, ISO 13517:2020, ASTM B213-20, ASTM B417-22, ASTM B964-23, ASTM B329-20)
• Conception favorisant le nettoyage et la durabilité
• Compatibilité : intègre le Powder Testing Assistant™ PTA 100i pour méthodes guidées, calculs automatisés et archivage des résultats
