Système de test de masse

de performancede débitd'uniformité

Aperçu
Copley fournit le Powder Testing Workstation™ PTW, une station configurable pour l'évaluation de l'écoulement des poudres et de la densité apparente/tapée destinée à l'industrie pharmaceutique et secteurs connexes (cosmétique, agroalimentaire, fabrication additive). Le PTW intègre des modules interchangeables et permet des évaluations quantitatives et intrinsèques. Le Powder Testing Assistant™ PTA 100i guide les opérateurs, automatise les calculs et enregistre les résultats pour une traçabilité conforme.

Méthodes de test prises en charge

• Angle de repos
• Écoulement à travers un orifice via cylindre
• Écoulement à travers un orifice via entonnoir
• Densité apparente via Scott Volumeter et cellule de cisaillement
• Écoulement des poudres métalliques (méthodes Hall, Gustavsson et Carney)

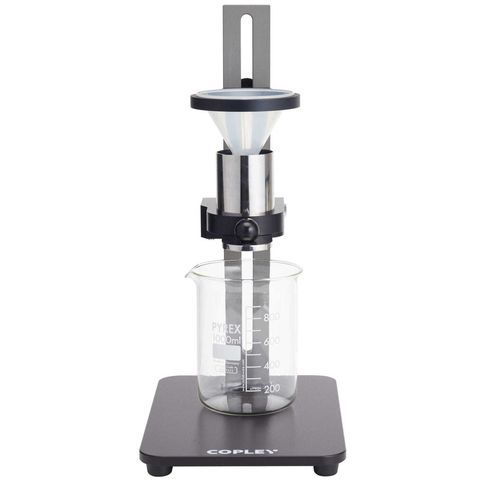

Écoulement à travers un orifice via cylindre (détails du module)
Chaque module cylindre comprend un cylindre en acier inoxydable de qualité pharmaceutique (76 mm × 57 mm ; capacité nominale ≈ 200 mL) livré avec 20 disques interchangeables en acier inoxydable équipés d'orifices de précision de 4 mm à 36 mm. Les essais peuvent être configurés en protocoles quantitatifs masse/temps ou en indices intrinsèques pour caractériser l'uniformité et le comportement du matériau.

• Écoulement quantitatif : mesures à masse fixe ou durée fixe pour une analyse répétable masse vs temps
• Évaluation intrinsèque : indice de fluidité et métriques comparatives pour la caractérisation des matériaux

Conformité & accessoires (récapitulatif)
Conformité pharmacopéique : Ph. Eur. 2.9.36 et 2.9.16 — USP <1174>. Articles typiques PTW : Powder Testing Workstation PTW Stand and Shutter (Catalogue 1670) — Cylinder Attachment (Catalogue 1671) — Timer Attachment (Catalogue 1678) — Anti-static Grounding Kit (Catalogue 1677). Powder Testing Assistant PTA 100i (Catalogue 1680). Options de balances référencées : Kern (jusqu'à 10 000 g), Kern (400 g), Ohaus (440 g).

Résumé des modules complémentaires
Angle de repos
Méthode simple pour évaluer les caractéristiques de frottement et d'empilement. Comprend une plate-forme d'essai de 100 mm de diamètre et un palpeur de hauteur numérique (mesure des hauteurs de tas jusqu'à 145 mm). L'angle est calculé à partir de la tangente (hauteur/50) puis converti en degrés.

Écoulement via entonnoir
Module entonnoir avec buses interchangeables (orifices typiques : 5, 7, 10, 15, 25 mm) en acier inoxydable 316 de qualité pharmaceutique. Système de volet convivial ; options Balance/Timer disponibles pour les essais masse vs temps.

Densité apparente via Scott Volumeter
Méthode Scott Volumeter conforme aux normes de compendium pour la densité apparente et tapée ; prise en charge du calcul de l'indice de Carr et du ratio de Hausner pour caractériser le comportement de manutention et de stockage.

Écoulement des poudres métalliques
Module prenant en charge les méthodes Hall, Gustavsson et Carney pour les poudres métalliques ; conçu pour évaluer les propriétés d'écoulement pertinentes pour le remplissage, l'étalement et la compaction.

Caractéristiques techniques

• Produit : Powder Testing Workstation™ PTW (testeur multi-méthodes configurable)
• Assistant compatible : Powder Testing Assistant™ PTA 100i (automatise mesures, calculs et enregistrements)
• Dimensions module cylindre : 76 mm × 57 mm ; capacité ≈ 200 mL
• Disques d'orifice interchangeables : 20 disques inox ; orifices 4 mm–36 mm
• Buses entonnoir : orifices rapides typiques 5, 7, 10, 15, 25 mm ; entonnoir en 316 inox
• Angle de repos : plate-forme 100 mm ; palpeur numérique ; hauteurs de tas jusqu'à 145 mm
• Densité apparente : Scott Volumeter conforme à Ph. Eur. 2.9.34 et USP <616> (densité tapée et apparente, indice de Carr, ratio de Hausner)
• Normes pour poudres métalliques : ISO 3923, ISO 4490, ISO 13517 et normes ASTM applicables (ex. ASTM B213, B417, B964, B329)
• Conformité pharmacopéique pour modules d'écoulement : Ph. Eur. 2.9.36 / 2.9.16 et USP <1174>
• Accessoires/options : Stand and Shutter (1670), Cylinder Attachment (1671), Funnel Attachment (1672), Timer Attachment (1678), Anti-static Grounding Kit (1677), PTA 100i (1680)
• Support balances : modèles Kern et Ohaus (exemples : 10 000 g, 400 g, 440 g)
• Construction : composants en acier inoxydable en contact avec la poudre pour nettoyage et maintenance conformes aux exigences pharmaceutiques
