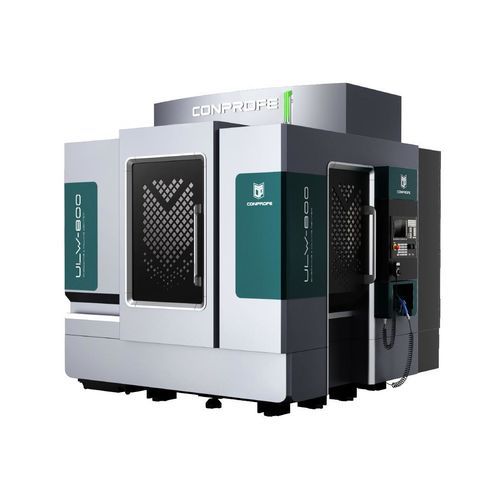

Centre d'usinage 3 axes ULW-800

verticalpour verrepour céramique

Présentation du produit

• Système d'usinage ultrasonique intelligent pour l'usinage de matériaux difficiles et fragiles
• Options : refroidissement cryogénique ScCO2 par broche et système de lubrification MQL pour un usinage propre
• Broche électrique ultrasonique haute vitesse (18 000–50 000 tr/min selon variante)
• Protections de guidage à vis en option pour matériaux durs-fragiles et matériaux métalliques
• Précision de positionnement 5 μm et répétabilité 3 μm pour un usinage de haute précision
• Table de travail double couche combinant fonte et aluminium pour rigidité et résistance à la corrosion
• Magasin d'outils extensible (type disque ou chaîne)

Points forts
Structure portique offrant une stabilité structurelle élevée et des pièces mobiles allégées pour de meilleures performances dynamiques et une précision d'usinage.
Conception thermiquement symétrique basée sur l'analyse FEM afin de réduire les déformations thermiques en exploitation prolongée.
Composants en fonte pour une excellente absorption des vibrations et une performance de coupe stable.
Structure du bâti optimisée par FEM pour renforcer la rigidité.
Capacités d'usinage ultrasonique intégrées pour traiter la céramique, le verre, le saphir, le carbure de silicium et autres matériaux difficiles à usiner.
Broche ultrasonique haute vitesse disponible en plusieurs configurations de vitesse.
Positionnement et répétabilité fiables pour la production de précision.
Options de refroidissement cryogénique et MQL pour un traitement sans contamination.

Avantages spécifiques de l'usinage ultrasonique

• Vibration ultrasonique à l'outil (15–70 kHz)
• Réduit les microfissures
• Diminue les forces de coupe et améliore l'efficacité
• Prolonge la durée de vie des outils
• Minimise l'ébavurage
• Améliore la qualité de surface

Cas d'application

• Usinage haute précision de matériaux durs-fragiles (céramique, saphir, verre, carbure de silicium)
• Usinage de composites à fibres de carbone et de superalliages (ex. alliages de titane)
• Usinage de petites pièces et perçage de micro-trous

Paramètres techniques

• Modèle : ULW-800A | B | C
• Courses X/Y/Z : 800×800×350 mm
• Dimension de la table : 850×850 mm
• Charge maximale de la table : 1000 kg
• Diamètres de broche : Ø100 | Ø120 | Ø150 mm
• Vitesse maxi broche (courte durée) : 40 000 | 30 000 | 18 000/24 000 tr/min selon variante
• Vitesse maxi broche (longue durée) : 32 000 | 24 000 | 14 400/19 200 tr/min selon variante
• Puissance moteur nominale : 6 kW | 7,5 kW | 15/20 kW (A63 en option)
• Vitesse rapide (X/Y/Z) : 24/24/24 m/min
• Vitesse d'avance maxi (X/Y/Z) : 10/10/10 m/min
• Précision de positionnement : 0,005 mm (5 μm)
• Répétabilité : 0,003 mm (3 μm)
• Magasin d'outils : type disque ou chaîne ; capacité 20–24 outils
• Poids total (avec accessoires) : env. 9 000 kg
• Dimensions (L×l×H) : 2 990×2 935×2 875 mm
• Commande CNC : SIEMENS 828D-280
• Protection : protection en trois couches
