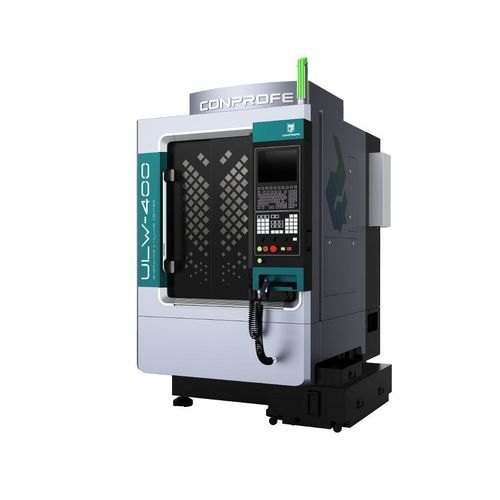

Centre d'usinage 3 axes ULW-400

verticalpour verrepour céramique

Aperçu

• Équipé d'un système d'usinage ultrasonique intelligent développé en interne pour traiter les matériaux difficiles à usiner
• Systèmes optionnels : refroidissement cryogénique par CO2 supercritique (ScCO2) par broche et système de lubrification MQL pour un usinage propre
• Broche ultrasonique électrique haute vitesse (18 000–50 000 tr/min)
• Deux types de protection de guidage à vis en option pour répondre aux besoins d'usinage des matériaux durs et cassants ainsi que des matériaux métalliques
• Usinage de haute précision et stable avec précision de positionnement de 5 μm et répétabilité de 3 μm
• Plateau de travail à double couche en fonte et aluminium, offrant résistance à la corrosion tout en garantissant la rigidité
• Magasin d'outils extensible

Points forts

• Structure portique assurant une stabilité élevée et des composants mobiles allégés, améliorant la précision et les performances dynamiques de la machine-outil
• Structure thermiquement symétrique conçue par analyse par éléments finis (FEM) pour minimiser les déformations thermiques tout en garantissant une rigidité élevée sur le long terme
• Utilisation de fonte à forte capacité d'amortissement des vibrations, offrant une excellente performance de coupe dynamique, stabilité et fiabilité
• Renforcement continu de la rigidité de la structure de la machine via FEM pour atteindre une conception optimale
• Avantages de l'usinage ultrasonique — vibration ultrasonique à haute fréquence appliquée à l'outil (15–70 kHz) : limite les microfissures, réduit les efforts de coupe et augmente l'efficacité d'usinage, prolonge la durée de vie des outils, diminue les bavures et améliore la qualité de surface
• Machine équipée d'une commande CNC SIEMENS avec système de test de vibration et bruit LMS

Cas d'application
Convient pour l'usinage haute précision et haute efficacité des matériaux durs et cassants (céramiques, saphir, verre, carbure de silicium, etc.), composites à fibres de carbone, superalliages (alliages de titane, etc.) et autres matériaux difficiles à usiner; adapté à l'usinage de petites pièces et au perçage de micro-trous.

Paramètres techniques
Article : ULW-400A | B | C
Course X/Y/Z : 400*400*150 mm
Dimension du plateau : 400*400 mm
Charge maxi du plateau : 100 kg
Broche ultrasonique : Standard
Diamètre de broche : ⌀80 | ⌀80 | ⌀100 mm
Vitesse maxi broche (courte durée) : 40 000 | 50 000 | 40 000 tr/min
Vitesse maxi broche (longue durée) : 32 000 | 40 000 | 32 000 tr/min
Puissance nominale moteur : 3.7 | 3.7 | 6 kW
Vitesse rapide X/Y/Z : 15/15/15 m/min
Vitesse d'avance maxi X/Y/Z : 10/10/10 m/min
Précision de positionnement X/Y/Z : 0.005 mm
Répétabilité X/Y/Z : 0.003 mm
Type de magasin d'outils : type parapluie
Capacité porte-outils : 12 | 13 | 11 (nb. d'outils)
Poids total (avec accessoires) : 2 100 kg
Dimensions machine (LxPxH) : 1 245x1 750x2 130 mm
Commande CNC : SIEMENS 828D-280
Protection : triple protection

Caractéristiques / Spécifications techniques

• Modèle : ULW-400
• Course X/Y/Z : 400*400*150 mm
• Dimension du plateau : 400*400 mm
• Charge maxi du plateau : 100 kg
• Options de diamètre de broche : ⌀80 ou ⌀100 mm
• Vitesse maxi broche (courte durée) : jusqu'à 50 000 tr/min (selon modèle)
• Vitesse maxi broche (longue durée) : jusqu'à 40 000 tr/min (selon modèle)
• Puissance nominale moteur : 3,7 kW ou 6 kW (selon modèle)
• Vitesse rapide (X/Y/Z) : 15 m/min; Vitesse d'avance maxi (X/Y/Z) : 10 m/min
• Précision de positionnement : 0.005 mm; Répétabilité : 0.003 mm
• Type de magasin d'outils : parapluie; capacité 11–13 outils (selon modèle)
• Poids total (avec accessoires) : 2 100 kg
• Emprise machine (LxPxH) : 1 245 x 1 750 x 2 130 mm
• Commande CNC : SIEMENS 828D-280
• Protection : triple protection
