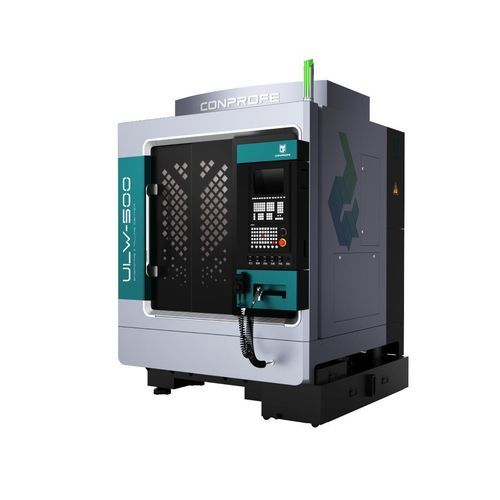

Centre d'usinage 3 axes ULW-500

verticalpour verrepour céramique

Aperçu du produit

• Équipé d'un système d'usinage ultrasonique intelligent développé en interne pour l'usinage des matériaux difficiles à couper
• Options : système de refroidissement cryogénique par broche via CO2 supercritique (ScCO2) et système de refroidissement MQL pour un usinage propre
• Broche électrique ultrasonique haute vitesse (18 000–50 000 tr/min)
• Deux types de protection de guidage à vis optionnels pour répondre aux besoins d'usinage des matériaux durs et fragiles et des matériaux métalliques
• Usinage haute précision et stable avec une précision de positionnement de 5μm et une répétabilité de 3μm
• Plateau de travail à double couche en fonte et aluminium assurant résistance à la corrosion et rigidité
• Magasin d'outils extensible

Points forts du produit
Structure portique offrant une grande stabilité et des éléments mobiles allégés, garantissant une meilleure précision et des performances dynamiques supérieures de la machine.
Structure thermiquement symétrique conçue par analyse par éléments finis (FEM) afin de minimiser les déformations thermiques tout en assurant la rigidité nécessaire pour une précision durable.
Construction en fonte sélectionnée pour ses propriétés d'amortissement des vibrations et ses performances dynamiques de coupe, apportant stabilité et grande applicabilité.
Renforcement continu de la rigidité du bâti via FEM pour obtenir une conception structurelle optimale.

Avantages fonctionnels clés

• Système d'usinage ultrasonique intelligent développé en interne pour les matériaux difficiles à usiner
• Broche électrique ultrasonique haute vitesse (18 000–50 000 tr/min)
• Usinage haute précision et stable : précision de positionnement 5μm, répétabilité 3μm
• Options de refroidissement : ScCO2 cryogénique par broche et système de refroidissement MQL pour un usinage plus propre
• Avantages de l'usinage ultrasonique (vibration de l'outil 15–70 kHz) : réduit les microfissures ; diminue les efforts de coupe ; améliore l'efficacité et la durée de vie des outils ; minimise les bavures ; améliore la qualité de surface

Cas d'application
Adapté à l'usinage haute précision et haute efficacité des matériaux durs et fragiles (céramiques, saphir, verre, carbure de silicium, etc.), composites à fibres de carbone, superalliages (alliages de titane, etc.) et autres matériaux difficiles à usiner. Convient également pour l'usinage de petites pièces et le perçage de micro-trous.

Paramètres techniques
Item | ULW-500A | B | C | Unit
X/Y/Z-Axis Travel | 500*400*300 | | | mm
Worktable Dimension | 500*400 | | | mm
Max. Load of Worktable | 200 | | | kg
Ultrasonic Spindle | Standard | | | /
Spindle Diameter | ⌀100 | ⌀120 | | mm
Max. Spindle Speed (Short-Duration) | 40,000 | 30,000 | | rpm
Max. Spindle Speed (Long-Duration) | 32,000 | 24,000 | | rpm
Rated Motor Power | 6 | 7.5 | | kW
X/Y/Z-Axis Rapid Speed | 15/15/15 | | | m/min
X/Y/Z-Axis Max. Feed Speed | 10/10/10 | | | m/min
X/Y/Z-Axis Positioning Accuracy | 0.005 | | | mm
X/Y/Z-Axis Repeatability | 0.003 | | | mm
Tool Magazine Type | Umbrella Type | | | /
Tool Holding Capacity | 14 | 12 | | No. of Tools
Total Weight (incl. Accessories) | 3,500 | | | kg
Machine Size (LxWxH) | 1,650x1,880x2,405 | | | mm
CNC Controller | SIEMENS 828D-280 | | | /
Protection | Three-Layer Protection | | | /

Caractéristiques / Spécifications techniques

• Modèle : ULW-500
• Course X/Y/Z : 500 x 400 x 300 mm
• Dimensions du plateau : 500 x 400 mm
• Charge max. du plateau : 200 kg
• Diamètre broche : ⌀100 / ⌀120 mm
• Vitesse max. broche (court terme) : 40 000 / 30 000 tr/min
• Vitesse max. broche (long terme) : 32 000 / 24 000 tr/min
• Puissance moteur nominale : 6 / 7,5 kW
• Vitesse rapide X/Y/Z : 15 m/min
• Vitesse d'avance max. X/Y/Z : 10 m/min
• Précision de positionnement : 0,005 mm
• Répétabilité : 0,003 mm
• Magasin d'outils : type parapluie, capacité 14 / 12 outils
• Poids total (avec accessoires) : 3 500 kg
• Dimensions machine (LxPxH) : 1 650 x 1 880 x 2 405 mm
• Contrôleur CNC : SIEMENS 828D-280
• Protection : Protection en trois couches
