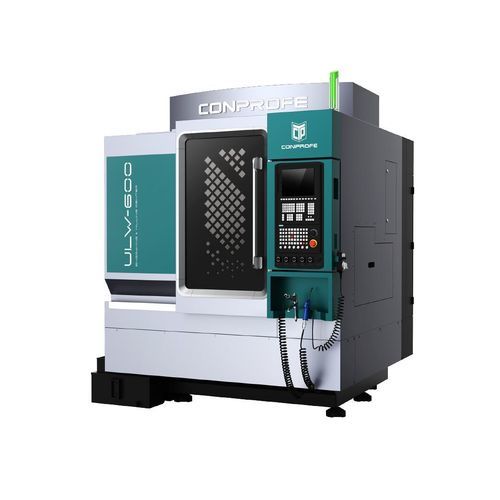

Centre d'usinage 3 axes ULW-600

verticalpour verrepour céramique

Aperçu du produit

• Équipé d'un système d'usinage ultrasonique intelligent développé en interne pour répondre aux défis d'usinage des matériaux difficiles
• Options : refroidissement cryogénique traversant broche au CO2 supercritique (ScCO2) et système de lubrification MQL pour un usinage propre
• Broche électrique ultrasonique haute vitesse (18 000–50 000 tr/min)
• Deux types de protection de guidage à vis optionnels pour l'usinage des matériaux fragiles ou métalliques
• Précision de positionnement : 5 μm ; répétabilité : 3 μm
• Table double couche en fonte et aluminium offrant résistance à la corrosion et rigidité
• Magasin d'outils type ombrelle extensible

Points forts
Structure portique assurant une grande stabilité ; composants en mouvement allégés pour de meilleures performances dynamiques et précision d'usinage.
Conception thermiquement symétrique validée par analyse par éléments finis (FEM) pour minimiser les déformations thermiques et préserver la précision à long terme.
Utilisation de la fonte pour un excellent amortissement des vibrations et de bonnes performances d'enlèvement de matière.
Rigidité du bâti optimisée en continu via des itérations FEM pour garantir un usinage stable et précis.

Avantages ultrasoniques
Le système d'usinage ultrasonique intelligent intégré améliore la machinabilité des matériaux difficiles.
Broche ultrasonique haute vitesse adaptée aux micro-usinages et aux hautes fréquences.
Usinage stable et haute précision : positionnement 5 μm, répétabilité 3 μm.
Options ScCO2 cryogénique traversant broche et MQL pour un usinage propre et une meilleure intégrité de surface.
Vibrations ultrasoniques à haute fréquence sur l'outil (15–70 kHz) : 1) réduction des microfissures ; 2) diminution des efforts de coupe et gain d'efficacité ; 3) allongement de la durée de vie des outils ; 4) réduction des bavures ; 5) amélioration de la qualité de surface.

Cas d'application
Conçu pour l'usinage haute précision et haute efficacité des matériaux durs et fragiles (céramiques, saphir, verre, carbure de silicium), des composites en fibre de carbone, des superalliages (alliages de titane, etc.) et autres matériaux difficiles à usiner.
Adapté à la fabrication de petites pièces et au perçage de micro-trous nécessitant des tolérances strictes et une excellente finition de surface.

Paramètres techniques
Item: ULW-600A | B | C | Unité
Course X/Y/Z: 600×500×300 | mm
Dimension de la table: 620×560 | mm
Charge maxi table: 300 | kg
Broche ultrasonique: Standard | /
Diamètre de broche: ⌀100 | ⌀120 | ⌀150 | mm
Vitesse maxi broche (courte durée): 40 000 | 30 000 | 18 000/24 000 (A63 optionnel) | tr/min
Vitesse maxi broche (longue durée): 32 000 | 24 000 | 14 400/19 200 (A63 optionnel) | tr/min
Puissance moteur nominale: 6｜7,5｜Y:15 Δ:20｜20 (A63 optionnel) | kW
Vitesse rapide X/Y/Z: 15/15/15 | m/min
Vitesse d'avance max X/Y/Z: 10/10/10 | m/min
Précision de positionnement X/Y/Z: 0,005 | mm
Répétabilité X/Y/Z: 0,003 | mm
Type de magasin d'outils: Type ombrelle | /
Capacité porte-outils: 15 | 13 | 9 | nb d'outils
Poids total (avec accessoires): 5 000 | kg
Dimensions machine (L×l×h): 1 850×2 100×2 395 | mm
Contrôleur CNC: SIEMENS 828D-280 | /
Protection: Protection en trois couches | /

Caractéristiques techniques

• Course X/Y/Z : 600×500×300 mm
• Dimension de la table : 620×560 mm
• Charge maxi de la table : 300 kg
• Broche ultrasonique : Standard
• Diamètres de broche : ⌀100 / ⌀120 / ⌀150 mm
• Vitesse maxi broche (courte durée) : jusqu'à 40 000 / 30 000 / 18 000–24 000 tr/min
• Vitesse maxi broche (longue durée) : jusqu'à 32 000 / 24 000 / 14 400–19 200 tr/min
• Puissance moteur : 6 / 7,5 / Y:15 Δ:20 / 20 kW (A63 optionnel)
• Vitesse rapide X/Y/Z : 15/15/15 m/min
• Vitesse d'avance maxi : 10/10/10 m/min
• Précision de positionnement : 0,005 mm
• Répétabilité : 0,003 mm
• Magasin d'outils : type ombrelle, capacité 15 / 13 / 9 outils
• Poids total (avec accessoires) : 5 000 kg
• Dimensions (L×l×h) : 1 850×2 100×2 395 mm
• Contrôleur CNC : SIEMENS 828D-280
• Protection : Protection en trois couches
