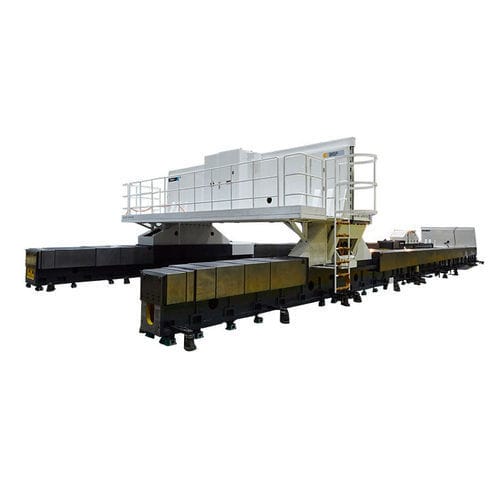

Machine de soudage par friction-malaxage FSW16MG400

automatiquepour profiléspour aluminium

Résumé
Le FSW16MG400 est une machine de soudage par friction-malaxage (FSW) grande taille à portique mobile, 5 axes et quatre liaisons, commandée en CNC. Conçue pour la production industrielle de soudures aluminium à haute résistance et finition de surface élevée, elle est particulièrement adaptée aux pièces de carrosserie ferroviaire et aux éléments de carrosserie de poids lourds. L'équipement répond aux exigences de résistance et de qualité de surface des assemblages en alliage d'aluminium.

Principales caractéristiques

• Disposition verticale avec pièce fixe : table/base, pièces et outillages maintenus fixes, colonnes de portique en déplacement horizontal pour assurer un soudage FSW de haute qualité
• Interface de commande conviviale
• Double modes d'opération de soudage
• Système de contrôle de soudage à double mode
• Unité sans fil portable
• Lubrification centralisée
• Roues suiveuses pour support d'outil
• Conception à haute rigidité

Caractéristiques principales de la machine
Caractéristiques principales | Modèle | FSW16MG400
Course effective axe X mm | 12000
Vitesse max axe X mm/min | 6000
Course effective axe Y mm | 4000
Vitesse max axe Y mm/min | 6000
Course effective axe Z mm | 500
Vitesse max axe Z mm/min | 3000
Vitesse max broche RPM | 3000
Vitesse max axe C RPM | 10

Objets de soudage
Objets de soudage | Matériaux de soudage | Profilés et tôles en aluminium
Caractéristiques des pièces | Plaques, profilés plats, profilés à nervure d'un côté, profilés creux
Types de joints | Bout à bout et recouvrements

Exigences de soudage
Exigences de soudage | Épaisseur soudable | Aluminium 1–16 mm
Formes de soudage | Lignes droites, courbes 2D planes
Espace effectif de soudage | 12000 mm × 4000 mm × 500 mm (X/Y/Z)

Applications et secteurs
Adaptée aux transports ferroviaires (éléments de carrosserie de trains), à la fabrication de poids lourds (éléments de carrosserie de camions) et autres secteurs nécessitant des assemblages en aluminium à haute résistance et haute qualité de surface.

Caractéristiques / spécifications techniques

• Modèle : FSW16MG400
• Type d'équipement : Machine de soudage FSW grand format à portique mobile, 5 axes, quatre liaisons
• Agencement : Pièce fixe ; colonnes de portique assurant l'avance horizontale (agencement vertical)
• Course X/Y/Z efficace : 12000 mm / 4000 mm / 500 mm
• Vitesse max X/Y/Z : 6000 mm/min / 6000 mm/min / 3000 mm/min
• Vitesse max broche : 3000 RPM
• Vitesse max axe C : 10 RPM
• Matériaux de soudage : Profilés et tôles en aluminium
• Plage d'épaisseur soudable : 1–16 mm (aluminium)
• Formes de soudage : Lignes droites, courbes 2D planes ; Types de joints : bout à bout et recouvrement
• Espace effectif de soudage : 12000 mm × 4000 mm × 500 mm (X/Y/Z)
• Caractéristiques d'exploitation : Interface conviviale, double modes d'opération, contrôle de soudage double mode, unité portable sans fil, lubrification centralisée, roues suiveuses, conception haute rigidité
