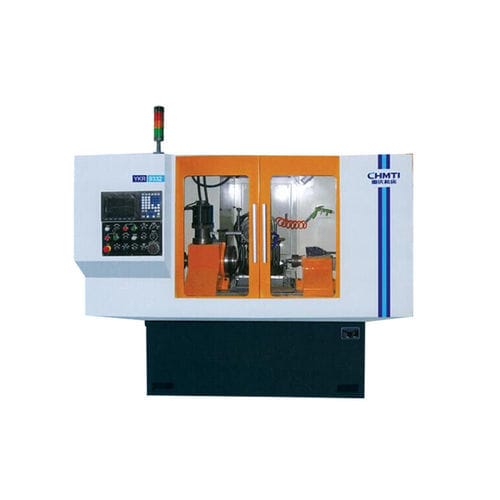

Chanfreineuse électrique YKR9332

pour automobileautomatique

Aperçu
Machine destinée au traitement des dents coniques et des dents coniques externes des bagues synchronisatrices automobiles. Conçue pour des performances fiables et une utilisation aisée, adaptée comme équipement d'accompagnement pour la production en grande et moyenne série et les lignes de montage dans l'industrie des engrenages.

Description détaillée

• Cette machine ne nécessite qu'un seul réglage pour réaliser le usinage de grandes séries de dents coniques. Elle permet un réglage fin de la profondeur d'attaque et de l'angle de rotation avant/arrière.
• Comparée aux machines à roulage traditionnelles, elle offre une amélioration notable de la précision et de l'état de surface tout en proposant une excellente rentabilité.

Caractéristiques techniques
Plage de diamètre des pièces (dents externes) : 50-320 mm
Nombre de dents : 12-150 dents
Module : 1-5 m
Vitesse maximale d'usinage : 120 dents/min
Angle de chanfrein (angle de face) : 0-25°
Angle d'arc : 0-30°
Course maximale du chariot pièce : 200 mm
Course maximale du chariot porte-outil : 350 mm

Caractéristiques/Spécifications

• Pièces applicables : dents coniques et dents coniques externes des bagues synchronisatrices automobiles et engrenages associés
• Mode opératoire : un seul réglage pour la production de grande série ; réglage fin de la profondeur d'attaque et de l'angle de rotation
• Performance d'usinage : précision et état de surface supérieurs aux machines à roulage traditionnelles ; rapport qualité-prix élevé
• Capacité de production : adapté à la production en grande et moyenne série et à l'intégration en ligne dans l'industrie des engrenages
• Principaux paramètres : voir tableau ci-dessus (plage de diamètres, nombre de dents, module, rendement, angles, courses)
