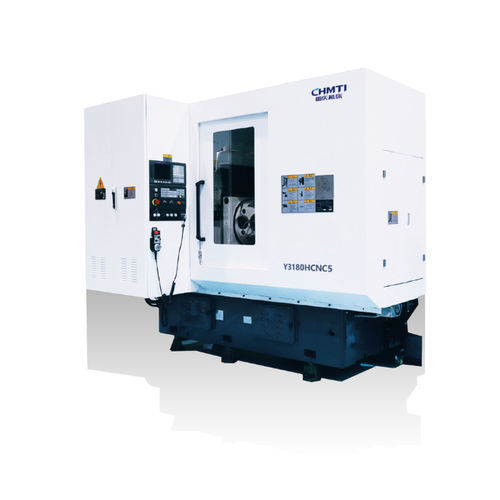

Machine à tailler les engrenages CNC Y3150E4~5/Y3180H4~5

horizontalpour engrenage conique

Vue d'ensemble du produit
La machine est principalement destinée à l'usinage d'engrenages pour véhicules particulièr, véhicules utilitaires, machines marines, machines de chantier, machines agricoles et engins de levage. La précision d'usinage peut atteindre la classe 7 selon la norme GB/T10095.1-2008.

Performances principales et caractéristiques

• Machine de roulage/taillage CNC à coupe humide, configurable en 4 ou 5 axes avec liaison simultanée sur quatre axes.
• La configuration standard comprend un système CNC national avec IHM et programmation paramétrique ; permet une capture unique pour multi-opérations et des cycles en boîtes répétés.
• Équipée d'une protection totalement fermée ; options disponibles : collecte des brouillards d'huile, évacuation automatique des copeaux, dispositif de serrage automatique des pièces, etc.
• Peut usiner pignons cylindriques dentures droites, engrenages hélicoïdaux, petits engrenages coniques, engrenages couronnés, roues dentées, cannelures et roues à vis sans fin.

Principales spécifications techniques (tableau)
No - Spécification technique principale - Unité - Y3136CNC - YD3136CNC
1 - Diamètre maximal de la pièce - mm - 360 - 360
2 - Module maximal - mm - 16 - 16
3 - Angle maximal de rotation de la tête de coupe - ° - ±45° - ±45°
4 - Vitesse max de la broche du rouleau - tr/min - 400 - 400
5 - Vitesse max de la table - tr/min - 60 - 80
6 - Dimension maximale d'outillage (Ø×L) - mm - Φ220×230 - Φ220×230
7 - Déplacement axial maximal du rouleau - mm - 200 - 200
8 - Distance du centre du rouleau au centre de rotation de la table - mm - 70-320 - 70-320
9 - Distance du centre du rouleau à la surface de la table - mm - 150-590 - 150-590

Remarques / Autres informations
Exemples de références produit : Y3150ECNC4~5 / Y3180HCNC4~5.

Caractéristiques / spécifications techniques

• Secteurs applicables : véhicules particuliers, véhicules utilitaires, machines marines, machines de chantier, machines agricoles, engins de levage, etc.
• Précision d'usinage : jusqu'à la classe 7 selon GB/T10095.1-2008.
• Axes et type : 4 ou 5 axes avec liaison simultanée sur quatre axes.
• Mode d'usinage : roulage/taillage humide.
• Système CNC : système CNC national en standard, avec IHM et programmation paramétrique.
• Mandrinage et cycles : permet la mise en place en une seule fois pour multi-opérations et cycles en boîtes répétés.
• Protection et options : carénage totalement fermé ; options : collecte d'huile, convoyeur de copeaux automatique, serrage automatique des pièces, etc.
• Types de pièces usinables : pignons cylindriques à dents droites, engrenages hélicoïdaux, petits engrenages coniques, engrenages couronnés, roues dentées, cannelures, roues-vis, etc.
• Modèles/types représentatifs : voir le tableau ci-dessus (paramètres principaux pour Y3136CNC / YD3136CNC).
