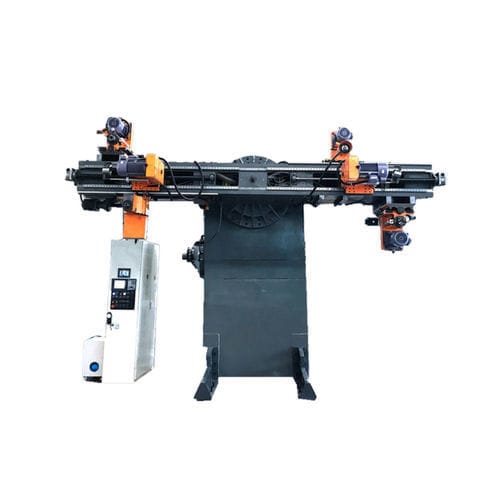

Machine de perçage CNC FDS5000

horizontale

Présentation
La machine de perçage et découpe FDS5000 est un équipement dédié à la découpe de la face d'extrémité et au perçage de pales d'éoliennes. Elle est conçue pour des pales de diamètre de 2,5 m à 5,0 m (2500–5000 mm).

Principales caractéristiques

• Configuration horizontale transversale, structure compacte et bonne rigidité.
• Composée du banc, de la partie d'indexage du mandrin, de la partie perçage et découpe ; équipée d'un système pneumatique, d'un support de pale et d'un système d'avance, d'un système de lubrification, d'une extraction de poussières et d'une armoire électrique indépendante.
• L'indexage pour perçage utilise un réducteur à deux étages à roue et vis sans fin, entraîné par un moteur servo pour un indexage et une précision d'usinage précis.
• Spécialisée pour la découpe de la face d'extrémité et le perçage sur pales d'éoliennes, optimisée pour des pales de 2,5–5,0 m de diamètre.

Composition de l'appareil

• Partie banc : assure le support global et une base rigide.
• Partie d'indexage du mandrin : pour l'indexage, le positionnement et la rotation de la pale.
• Partie perçage et découpe : réalise la découpe de la face d'extrémité et le perçage.
• Système pneumatique : effectue le serrage et les actions pneumatiques.
• Support de pale et système d'avance : supporte la pièce et assure le mouvement d'avance.
• Système de lubrification : garantit la lubrification des éléments en mouvement et la longévité.
• Extraction de poussières : traite les poussières générées pendant la découpe/le perçage.
• Système électrique : disposé dans une armoire indépendante pour faciliter la maintenance et la protection.

Caractéristiques techniques
Plage de diamètre des pièces usinées : 2500–5000 mm
Diamètre d'adaptation de rotation du mandrin : 6200 mm
Diamètre d'installation de l'arbre rotatif : 800φh6
Puissance totale de la machine : 35 kVA
Masse totale de la machine (sans parties de support) : 35 000 kg

Points clés / spécifications techniques

• Plage de diamètre applicable : 2500–5000 mm.
• Diamètre d'adaptation de rotation du mandrin : 6200 mm.
• Diamètre d'installation de l'arbre rotatif : 800φh6.
• Puissance totale : 35 kVA.
• Masse totale (sans parties de support) : 35 000 kg.
• Mécanisme d'indexage à deux étages à roue et vis sans fin + moteur servo pour garantir un perçage indexé précis.
• Équipée de systèmes pneumatique, lubrification, extraction de poussières et d'une armoire électrique indépendante pour faciliter la maintenance et la fiabilité en production.
