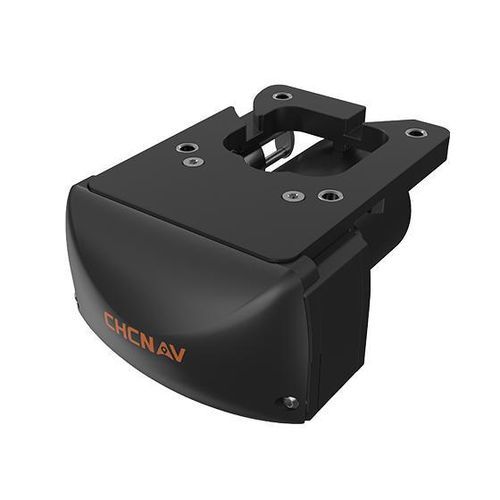

Échosondeur compact HN-400M

bi-fréquencemultifaisceau

Présentation
Le CHCNAV HN-400M est un sondeur multifaisceaux bi-fréquence compact destiné aux levés hydrographiques en eaux peu profondes et zones côtières. Il fonctionne à 400 kHz et 550 kHz avec FM CHIRP, intègre une IMU haute précision (0,03°) et offre une large fauchée de 145°. L'appareil pèse 3,5 kg pour un déploiement rapide sur USV et petites embarcations et ne nécessite pas de calibration à l'installation.

Points forts

• Fonctionnement bi-fréquence : 400 kHz et 550 kHz avec FM CHIRP
• IMU intégrée : précision 0,03° en roulis et tangage
• Large fauchée : 145°, jusqu'à 6× la profondeur d'eau
• Conception compacte et légère : 3,5 kg pour intégration sur USV et petites plateformes
• Logiciel EasySail Android : mise en service, configuration, acquisition et prévisualisation en temps réel

Avantages et performances

• Choix de fréquence adapté : 550 kHz pour haute résolution en eaux très peu profondes ; 400 kHz (FM CHIRP) pour meilleure pénétration en conditions turbides ou plus profondes
• IMU intégrée assurant compensation de mouvement en temps réel (correction de l'ordre du centimètre) pour réduire les effets de roulis, tangage et pilonnement et améliorer la continuité des lignes (efficace jusque l'état de mer 3)
• Large fauchée diminuant le nombre de lignes de levé et le temps total d'acquisition (couverture jusqu'à 6× la profondeur)
• Format intégré et léger simplifiant l'installation sur plateformes contraintes et réduisant la masse embarquée pour les USV
• Flux de travail terrain via EasySail Android pour mise en service rapide et visualisation des données en direct

Applications

• Dragage de chenaux
• Levés hydrographiques nearshore et côtiers
• Bathymétrie de rivières et lacs
• Inspection de ports, quais et ponts

Caractéristiques techniques

• Modèle : HN-400M
• Type : Sondeur multifaisceaux (bi-fréquence)
• Fréquences : 400 kHz et 550 kHz (FM CHIRP)
• Plage de profondeur : 0,2 m à 200 m (dépend des conditions environnementales)
• Couverture de fauchée : 145°, jusqu'à 6× la profondeur d'eau
• IMU intégrée : oui, précision 0,03° en roulis et tangage
• Précision / résolution : < 10 mm (spécification produit)
• Poids : 3,5 kg
• Dimensions : 161,5 × 111,5 × 179 mm
• Positionnement : support GNSS ; IMU pour compensation de mouvement
• Capteurs : SVS pris en charge
• Logiciel : EasySail Android (configuration en un clic, prévisualisation en temps réel)
• Installation : alignement usine, pas de calibration requise à l'installation
